Paso 2: Crear dibujo 2D en el plano de desplazamiento paralelo

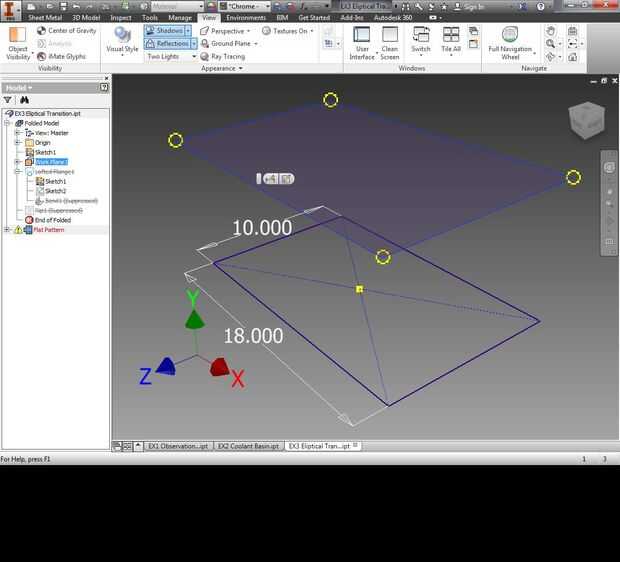

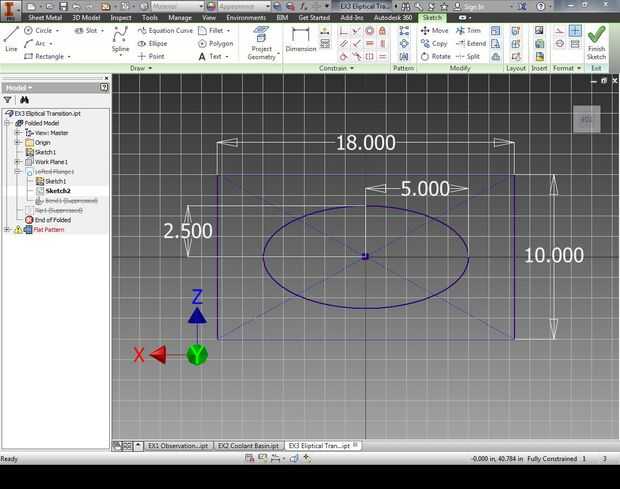

Seleccione crea dibujo 2D. Cuando se le pida que seleccione una cara plana Seleccione el plano XZ como su referencia y arrastre el nuevo plano de él. La dimensión necesaria para el desplazamiento paralelo es 8" y en la dirección de Y positiva. Una vez han entrada 8" dimensión para entrar en el golpe de offset. Usted se tendrán automáticamente en un dibujo nuevo. Creación de la geometría como se muestra en la figura. Elipse el comando se encuentra en la pestaña "Dibujar" al lado de "Spline" y se requiere una dimensión vertical y horizontal para ser totalmente restringido en esta situación. Para acotar la elipse simplemente habilitar el comando de dimensión, seleccione la elipse y moverse ya sea por encima por debajo o al lado de la geometría para determinar el tipo de cota a. Una vez completado bosquejo final.
