Autómata de girasol (5 / 11 paso)

Paso 5: Cuello y cara

Queríamos nuestra cabeza de la flor para poder moverse de la misma manera que un girasol real se mueve--de adelante hacia atrás y de lado a lado, doblez en el cuello, mantener el 'look' orgánico de un girasol real. Para lograrlo, propusieron ideas y creado algunos prototipos que nos ayudó a visualizar cómo sería el mecanismo de la bisagra. Con pernos y tubería de cobre, hemos creado un conjunto que ha incidido en dos direcciones, pero no tiene bastante la fluidez que deseábamos. Además, era mucho tiempo para hacer y no permitir los alambres o cables para pasar a través del centro.

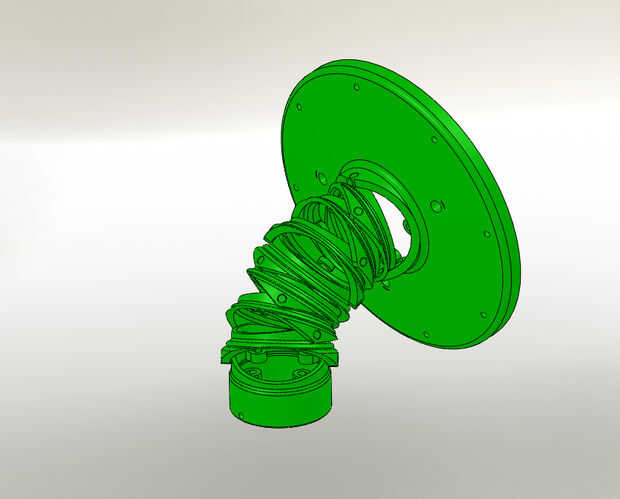

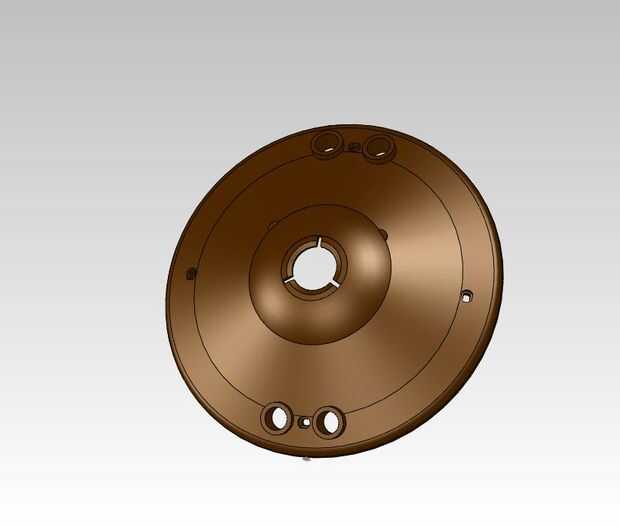

Entrar en SolidWorks y la impresora 3D. SolidWorks es un programa de modelado 3D que permite diseñar cualquier cosa que puedas imaginar, y una impresora 3D te permite crear, en 3D, un objeto real y utilizable. El diseño del cuello es similar al prototipo que hemos creado con tubo de cobre, pero es más grande (para permitir que los cables pasar a través), tiene más segmentos (cada segmento es más corta) y los pivotes están colocados a intervalos de 45 grados (para permitir un movimiento más fluido).

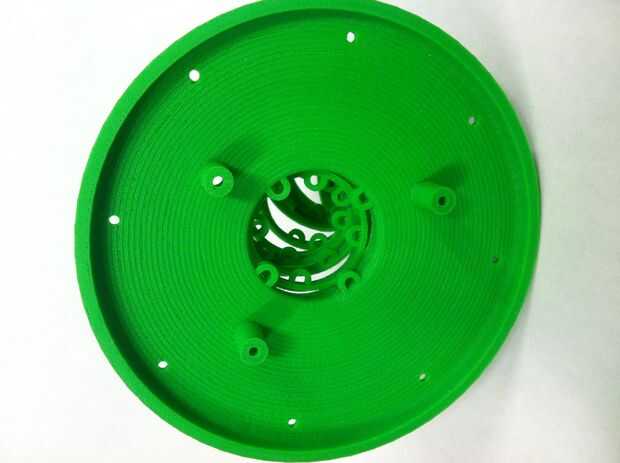

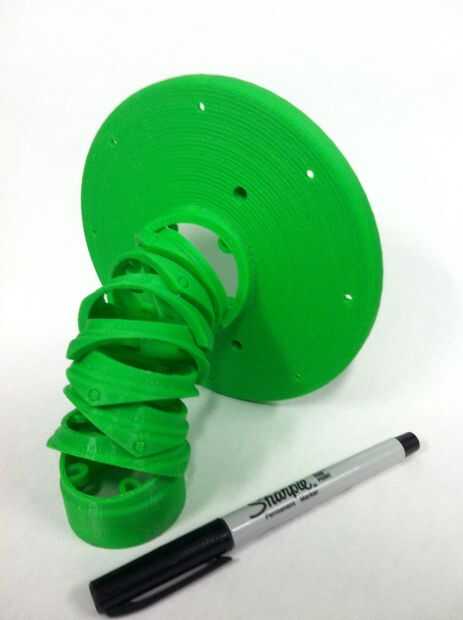

El cuello se compone de 7 enlaces idénticos. Estos enlaces están diseñados para que un extremo se forma dentro del otro y Únete con agujeros y pasadores sencillos. Todo cuello y cabeza todos aparecen a la vez, lo que significa ninguna Asamblea requerida! * Estar seguro permitir suficiente espacio libre entre el perno y el agujero para que la impresora puede colocar material de apoyo entre ellos. Si no hay suficiente espacio, las piezas se funden y no se moverán entre sí.

Aquí hay un clip rápido del prototipo cuello visualizado en SolidWorks:
