Paso 4: Ejemplo simulación

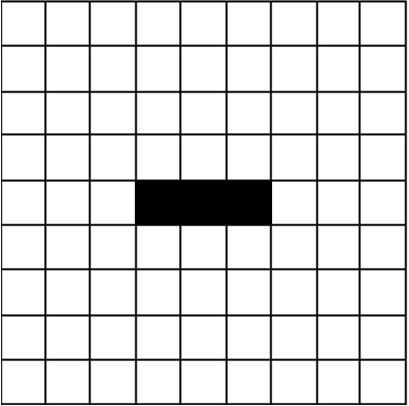

Tal vez un ejemplo sencillo puede ayudar a describir cómo esta función de transición se aplica para determinar la evolución de un autómata celular. Considerar tres células vivas en una fila, cada uno junto a otro, rodeado por células muertas en forma de cuadrícula. Esta configuración se indica en uno de los cuadros. Por Convención, las células vivas son de color negro, y en este caso, forman una barra horizontal a través de la red. Para determinar cómo cambia esta configuración en la siguiente generación, aplicamos la regla de transición para cada celda de interés. Supongamos que comenzamos con la célula de centro negro. Tiene dos vecinos directo (uno a la derecha) y otro a la izquierda. Así, según las reglas anteriormente descritas, sigue vivo. Tenga en cuenta que los otros dos negras celdas cada uno tienen una célula viva en sus barrios respectivos. Por lo tanto, cada uno mueren en la siguiente generación. Hay también un número de células blancas a considerar. Naturalmente, la mayoría de las células muertas permanecerá muerta porque tienen cero células vivas, pero algunos se vienen a la vida. Es decir, las células directamente encima y debajo de la célula de centro negro se convertirá en vivo porque cada uno tiene tres viven vecinos en sus barrios respectivos. Por lo tanto, cuando todos estos cambios se aplican al sistema, la configuración resultante se asemejaría la segunda foto publicada que representa las células vivas como una barra vertical.

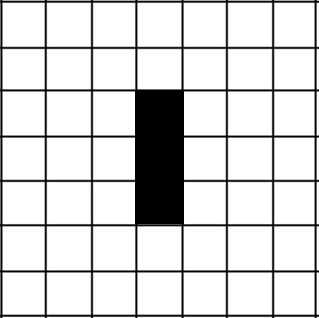

Cuando esta configuración está rotado 180° vuelve a la configuración original (es decir, una barra horizontal). Se deduce que esta configuración simplemente oscilará de horizontal a vertical la barra cada generación. De hecho, es una configuración conocida y comúnmente se conoce como "luz intermitente".
