Paso 2: Diseñar el circuito

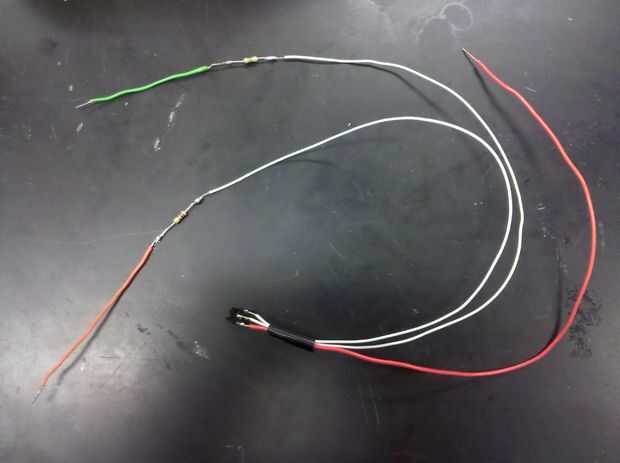

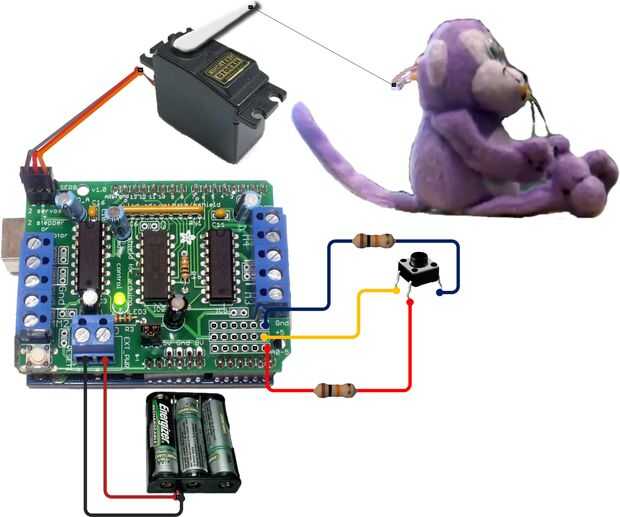

El circuito para el interruptor requiere de tres cables separados. El primer cable (amarillo) se conecta a un pin en el interruptor y a los + 5V ranura para pin del escudo del Motor. El segundo cable (rojo) requiere un resistor del ohmio 1k en línea y es conectado al pin de entrada correspondiente (A0 - A5) en el escudo del Motor y un pin no asociado al primer cable en el interruptor (Recuerde en interruptores, pernos opuestos están asociados). El tercer cable (azul) requiere una resistencia de ohmio 10k en línea y está conectado a un pin en el interruptor que está asociado con el cable rojo y a la tierra (Gnd) en el escudo del Motor.
Cuando este interruptor está en la posición "off" la corriente se desarrollará desde el + 5V en el escudo del Motor, a través del cable amarillo y atrás a través de un alambre conectado a tierra. Se ejecutará cuando el botón es presionado o encendido "" la corriente de los + 5V, a través del cable amarillo y elegir el camino de menor resistencia a través del cable rojo. Esto activará la acción que hemos asignado a esa entrada particular a través de nuestro código (cubrimos el código en un paso posterior).
