Paso 7: Desarrollo del circuito

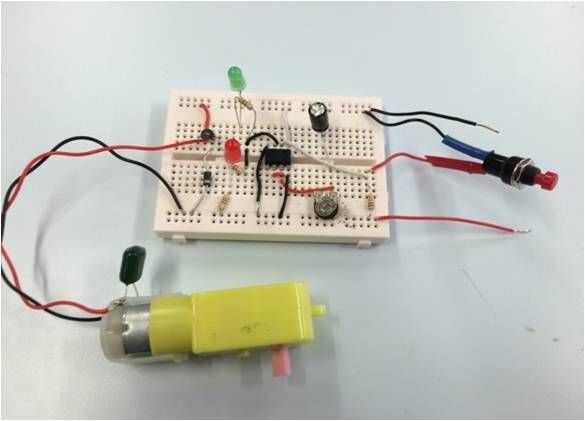

Se trata de un desarrollo de mi circuito que se basa en un circuito de 555 temporizador monoestable.

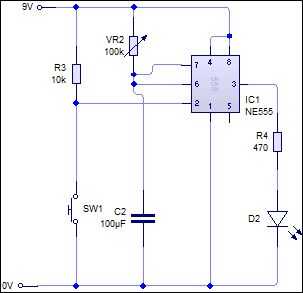

Mi primer circuito era un circuito de 555 temporizador monoestable y era muy desordenado y no

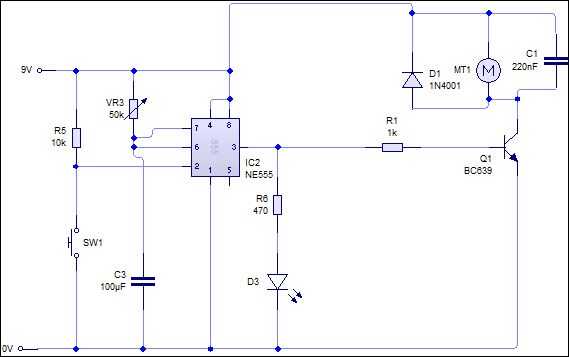

los componentes de salida correcta. Mi mejora tiene las salidas correctas y la
correcta sincronización para mi idea, es también mucho más ordenado y más fácil de modelo alrededor.
Mi nuevo circuito también ha añadido las piezas que son esenciales para el circuito.
Cálculo de tiempos
T = 1.1CR
02.60 = 1.1 x 100 μF
x??
⁄(1.1x100x10-6) 02.60 = resistencia de 25 k
