Automatic Drink Mixer (9 / 14 paso)

Paso 9: Crear paquete de soporte de Junta

  • Ahora volvamos al SDK. El SDK de Vivado proporciona un entorno para la creación de plataformas de software y aplicaciones para los procesadores embebido Xilinx, y se basa en el estándar de open source Eclipse. SDK incluye características C/c ++ código editor y compilación medio ambiente, entorno integrado para depuración transparente y perfiles de objetivos integrados y mucho más. Puede encontrar información sobre el SDK de Google-ing se.
  • A la izquierda de la ventana SDK, puede ver "Project Explorer" ficha donde podrás abrir y editar el código para el proyecto. Actualmente, verá una carpeta ya existe. Esa carpeta contiene todas las especificaciones plataforma hardware. Antes de trabajar con código C, vamos a crear un tablero de apoyo paquetes (BSP) para envolver para arriba la plataforma que acabamos de crear. Haga clic en menú "Archivo" luego "Nuevo paquete de soporte de junta." Aparecerá un asistente para ayudarle a crear el BSP.
  • Queremos hacer este BSP con nuestra plataforma que hemos creados, por lo que "Plataforma de Hardware" debe tener el mismo nombre a la carpeta mencionada... La CPU será el "ps7_cortexa9_0" que es el primer núcleo de CPU. También podemos elegir para que el BSP para nuestra CPU "ps7_cortexa9_1" (la segunda base). Al hacer clic en "Finish", podrás ver los controladores que están incluidos en el "Explorador de proyecto." Asegúrese de marcar "lwip141" para la inclusión con el BSP y golpe "OK"
  • Ahora verás que se abre un archivo llamado "system.mss". Este archivo, llamado Board Support Package"incluye todos los controladores de periféricos que se incluyeron cuando bloques de hardware en pasos anteriores. Por ejemplo, puede ver axi_gpio_0 está incluido en los controladores de periféricos. Usted puede encontrar algunas informaciones útiles y ejemplos de cómo utilizar el GPIO AXI en "system.mss."

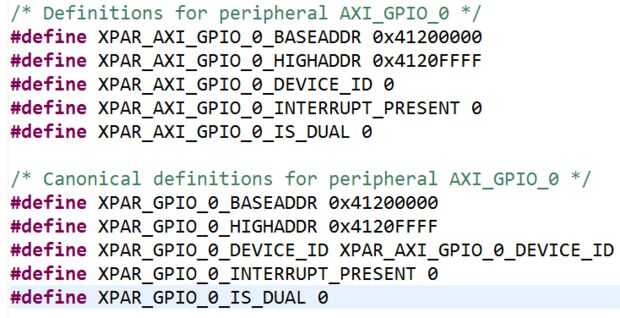

  • Otro útil archivo es "xparameters.h" que se encuentra dentro de la carpeta "incluyen" en carpeta "ps7_cortexa9_0" (si ha elegido la primera CPU de la base) o "ps7_cortexa9_1" (si elige segundo núcleo CPU). Este es el archivo de parámetros para nuestro Vivado procesador Zynq. Figura en este paso muestra algunos parámetros útiles de axi_gpio_0.
