Automatic Drink Mixer (2 / 14 paso)

Paso 2: Configuración básica y añadiendo bloques IP

  • En primer lugar, descargue el archivo zip y descomprimirlo.
  • A continuación, abra Vivado, crear nuevo proyecto y escriba nombre para nuevo proyecto
  • Elija la opción de proyecto RTL, haga clic en "Siguiente"
  • Vivado pide partes de Xilinx para el proyecto, buscar "xc7z010clg400-1" y haz clic en él. Haga clic en "Siguiente" luego "finalizar"
  • En el panel de la izquierda llamado "Flujo Navigator", bajo "Integrador" de IP, haga clic en "Crear el diseño de bloque". Esto abre una ventana de diseño del bloque. Elija nombre del diseño, a continuación, haga clic en "Aceptar"
  • Haga clic derecho sobre el espacio en blanco de la ficha "Esquema" y haga clic en "Agregar IP". En el cuadro Buscar, escriba "Sistema de procesamiento de ZYNQ7". Un bloque de Zynq7 se debe colocar en las ventanas de diagrama
  • Repita el paso anterior para agregar seis cuadras "GPIO de AXI" el diagrama de
  • En la parte superior la ficha esquema, haga clic en "Ejecutar automatización de bloque" y una nueva ventana deben abrir. Haga clic en "Aceptar"
  • En la parte superior la ficha esquema, haga clic en "Ejecutar la conexión automatización" y una nueva ventana deben abrir. Compruebe la "Automatización de todos", luego desmarque cada casilla con el texto "GPIO" junto a él. Haga clic en "Aceptar"

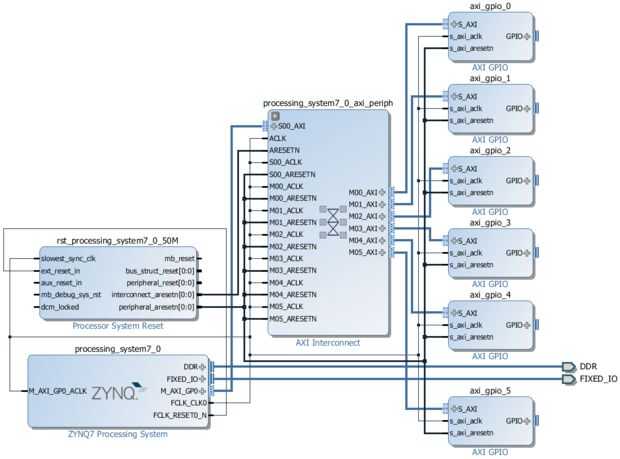

  • Después el Vivado conecta bloque todos juntos, el diagrama puede parecer desordenado. Haga clic derecho en espacio en blanco de la ficha esquema y haga clic en"regenerar". Vivado organizará automáticamente todos los bloques.
