Automatic Drink Mixer (5 / 14 paso)

Paso 5: Instalación de bloques de AXI GPIO e interrupciones

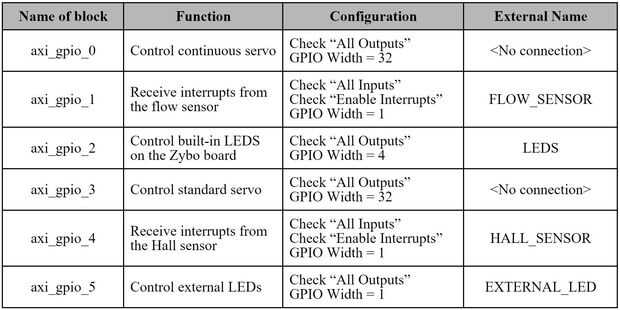

• En este paso, vamos a establecer seis GPIOs AXI hemos añadido previamente. Haga doble clic en cada GPIO AXI y seguir la siguiente tabla que describe las funciones y cómo configurar las configuraciones de cada GPIO AXI.
• Después de terminar las configuraciones para todos los GPIOs de AXI, necesitamos crear sus señales de entrada y salida. Verá "GPIO +" de cada bloque. Haga clic en el símbolo "+" que amplía la conexión de interfaz, seleccione las señales individuales. Puede hacer clic derecho y seleccionar "hacer externo. Seleccione el GPIO de entrada/salida y luego cambiarle el nombre como se describe en la tabla que sólo utilizado para configuraciones de GPIO. Este paso se utiliza para atar un alfiler en una IP a un puerto de la entrada-salida en el diseño de bloque. Integrador IP simplemente conecta el puerto con la IP a una E/S externas. La tabla en este paso los nombres de las señales externas para cada bloque de hardware.
• Te darás cuenta que no hemos hecho las conexiones externas a axi_gpio_0 y axi_gpio_3. Estos dos bloques se conectarán a dos PWM_Controller que hemos añadido. PARA establecer conexión, haga clic en el símbolo "+" de cada bloque GPIO, primero mueva el ratón sobre la conexión de interfaz. El cursor del ratón cambia a un lápiz, y haz clic en la conexión y trazar una línea recta que hacen que una conexión a la señal de "Time_Control" de la PWM_Controller. axi_gpio_0 se conecta a PWM_Controller_0, y axi_gpio_3 se conecta a PWM_Controller_1.
• Hacer la conexión externa a la señal de "PWM" del bloque PWM_Controller. Las señales externas de PWM_Controller_0 y PWM_Controller_0 se llaman PWM_OUT_0 y PWM_OUT_1, respectivamente. A continuación, la señal de "Reloj" de cada bloque de PWM_Controller se conectará a "FCLK_CLK0" del bloque Zynq.
• A continuación, conectaremos las señales de interrupción de axi_gpio_1 y axi_gpio_4 al bloque de Zynq. Puesto que la interfaz del bloque Zynq de "IRQ_F2P" no se puede conectar a dos señales de interrupción a la vez, "Concat" IP se añadirá el diagrama para concatenar las señales de interrupción individuales en un autobús. Sólo tenemos dos señales de interrupción, así que no tenemos que configurar el bloque de xlconcat_0. Sacar conexiones de interfaces "ip2intc_irpt" de axi_gpio_1 y axi_gpio_4 a señales de la xlconcat_0 "In0" y "1" respectivamente. Luego nos conectamos señal de "duda" a "IRQ_F2P" interfaz de la Zynq.

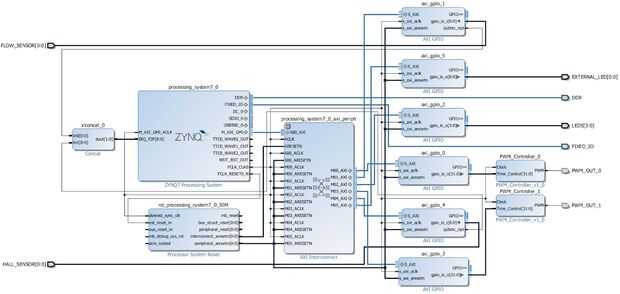

• Después de regenerar el diseño, ahora debe tener un diagrama similar a la imagen de abajo. Que básicamente terminado de conectar todos los bloques juntos. Ahora vamos a crear un contenedor de diseño HDL. Junto al "navegador de flujo", tenemos una pequeña caja que tiene "Fuentes / / señales/tablero del diseño". Fuentes será código diseño nos será llegar a donde estamos ahora y junta y señales manejan señales internamente en nuestro diseño y la Junta que estamos usando. Ahora revisa el panel de "Fuentes" en esa pequeña caja. Haga clic derecho sobre el diseño y haga clic en "Crear HDL envoltura." Queremos "Copia generado envoltura para permitir la edición de usuario," haga clic en "Aceptar". Un mensaje pop-up y decir la envoltura de HDL fue generada y copia en el proyecto. Haga clic en "Aceptar".
