Automatic Drink Mixer (6 / 14 paso)

Paso 6: Hacer Junta conexión definiciones

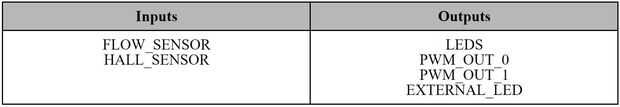

  • Ahora usted debe tener el contenedor de HDL. Vamos a abrirlo y tomar notas de todas las señales que controlan los dispositivos externos, como sensores de flujo y hall. Una tabla muestra todas las entradas y salidas que necesita controlar los dispositivos externos.
  • Ahora necesitamos restricciones para definir la conexión de la Junta real de los dispositivos externos a las asignaciones de señal. Compruebe hacia fuera las "fuentes" panel nuevo, haga clic derecho sobre la carpeta de "Limitaciones" y elija "Agregar fuentes..." Elija «añadir o crear restricciones "haga clic en"Siguiente". Haga clic en "Agregar archivos" y seleccione "ZYBO_Master.xdc" archivo de la carpeta que has descomprimido antes. Haga clic en "Aceptar" a continuación, haga clic en "Finalizar"
  • El archivo de restricciones debe agregarse al proyecto. Revisa la carpeta de "Limitaciones" y haga doble clic para abrir el fichero de restricciones.

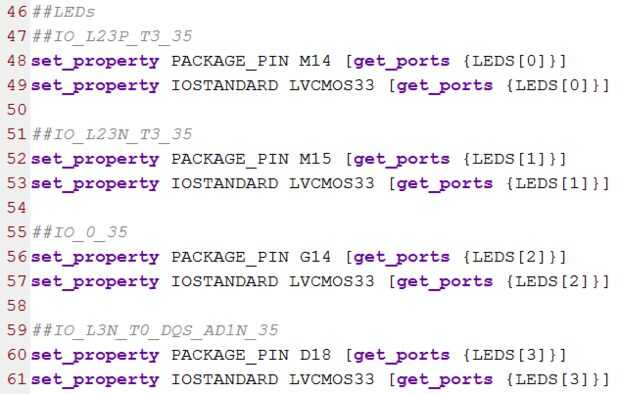

  • Nos permitirá el LED incorporado en el tablero de Zybo. Encontrar los comentarios "##LEDs.". Hay cuatro LEDs en la placa de Zybo que tenemos las asignaciones de pin para. Vamos a configurar estos para que apunte a nuestro autobús amplia expuesta de LEDS 4 bits. Cambie el nombre todas las instancias de "conducido" al nombre del puerto de los LEDs encuentran en la envoltura. Quite el comentario de las propiedades de paquete y IOSTANDARD similares a la figura de abajo. Usted puede encontrar una imagen como un ejemplo para el mapeo de señales LEDs al tablero.

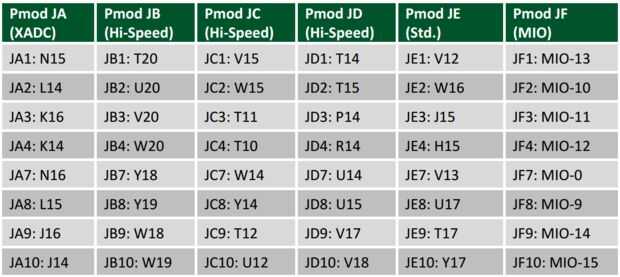

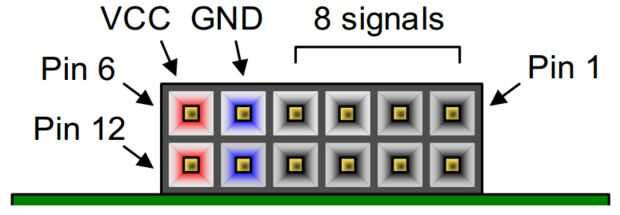

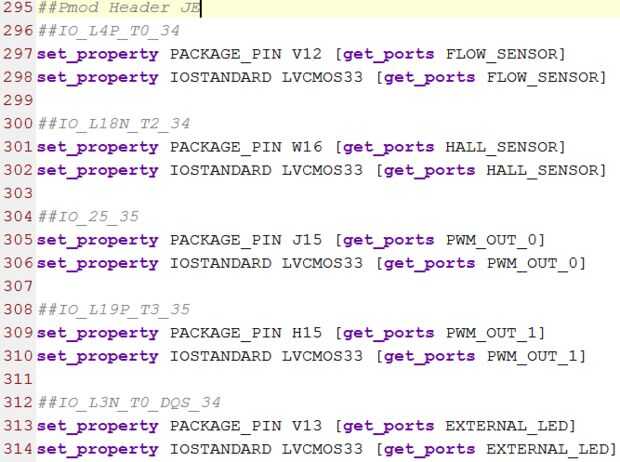

  • Para este proyecto, utilizamos conectores Pmod para controlar los dispositivos externos. Asimismo, se asignarán los puertos de entrada y salida del contenedor a los conectores Pmod. No dude en elegir los conectores le gusta, pero no olvides tomar notas de lo que utilizas para qué dispositivos los conectores. Figura y tabla a continuación muestra el diagrama de pines y pines Pmod (de hoja de datos de Zybo) de los conectores Pmod. Una figura muestra un ejemplo del uso de conectores Pmod JE para el proyecto.
