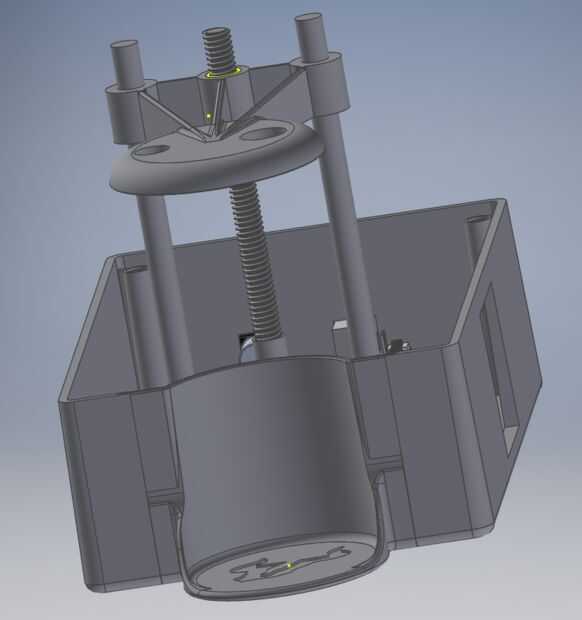

Paso 2: Modelado de CAD
El diseño de la titulación está bastante abierto a tu creatividad. Como hay una zona para montar una boquilla y una sonda de pH arriba de un vaso, a continuación, la unidad funcionará.
Sin embargo, mi proyecto fue limitado a un tipo específico de caja. También decidí tener mi sensor y boquilla accionar hacia arriba y hacia abajo para evitar daño accidental a la delicada punta de prueba y hacer más fácil la vida de los usuarios. Además, parece un poco fresco.
Ya que estaba utilizando la impresión 3d, he intentado optimizar mi diseño lo mejor que pude para las impresoras. Por ejemplo, tratar de evitar que se arrastra salientes y protuberancias que se extienden lejos de la base de la estructura. Esto requerirá la impresora para crear los soportes, que requieren un poco de tratamiento posterior para conseguir un buen acabado. También, puesto que la impresión 3D es todo acerca de la conveniencia, tuve todos los puertos y la apertura de impreso, para evitar el tiempo de fabricación.
