Paso 4: Elctronico para arriba!
Ahora conectar todo. Convenientemente, podemos simplemente pegamos el transistor directamente en el Arduino.
El pin del emisor va a GND y el pin de la base (en el centro) va al Pin analógico 0 pero con una resistencia de 1 k en serie entre ellos. Usted tendrá que soldar o de lo contrario Coloque la resistencia de 1 k en el pin de la base y luego pegar el otro extremo de la resistencia en el Pin analógico 0. Si no utiliza la resistencia, él puede acortar la vida de tu Arduino.

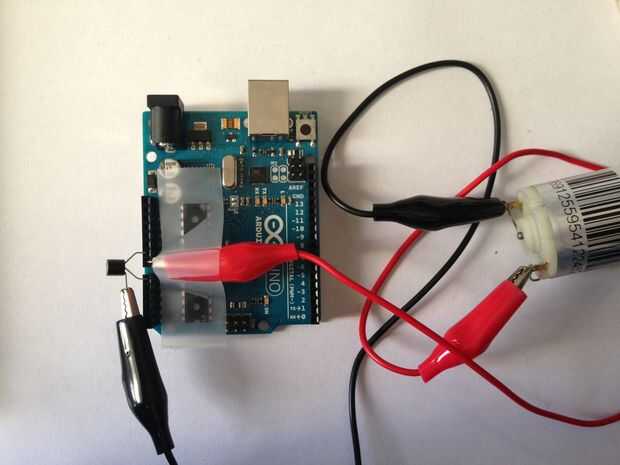

Doblar los pines de colector para que no toque el Arduino y colocar una pinza de cocodrilo a él. Este pin se reciben la electricidad por el motor y deje que se mantenga fluyendo. Conecte la pinza en el otro extremo con el conector negativo en el motor.
Tome el pequeño pedazo de alambre que cortar y apartar en el paso anterior y meter en el orificio del pasador de VIN. Doblar un poco para que no toque el transistor.

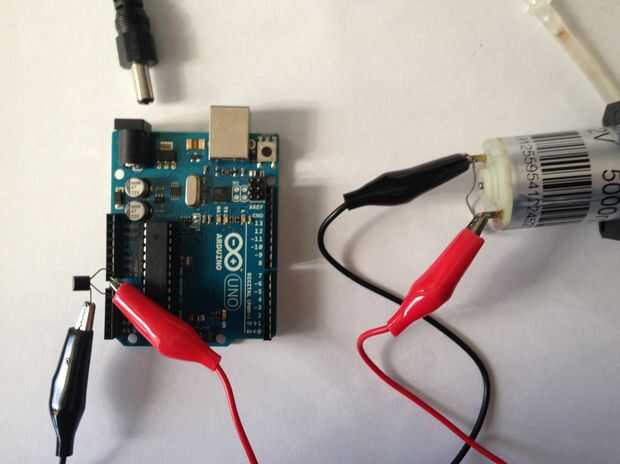

Conecte un gancho a la patilla positiva en el motor y conecte el otro extremo a la pieza de alambre en VIN. Este clip a la Junta de la cinta o de lo contrario asegurarla para no moverse y tocar los pines del transistor.
Una palabra de ADVERTENCIA: es posible destruir el chip en su Arduino si conectas el circuito malo. Por suerte, usted puede pedido un nuevo chip para $6 (o menos si llegas a granel), en lugar de pagar $30 por una nueva placa Arduino. Pero es más probable que destruya el transistor, que no es demasiado malo si tienes el paquete de 10.

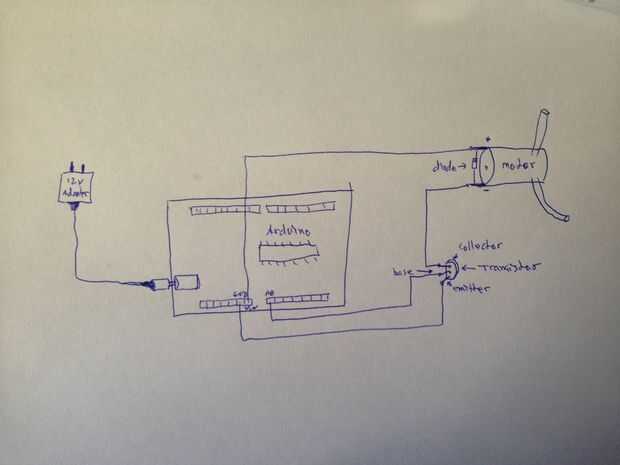

Una vez que estás seguro que tienes derecho (consulta el cuadro una vez más!), la de su adaptador de 12v para alimentar su Arduino. Si lo has hecho bien, no pasará nada. Si has conectado al revés (invertida el colector y el emisor) el giro de motor de la voluntad débil. Si eso sucede, el transistor es probablemente ahora muerto. Puede intentar usar otra vez, pero puede que no funcione correctamente. Sólo conseguiría otro.
