Paso 4: El Hardware
Para dar cabida a los periféricos utilizados por la placa Basys, un número de pasos de ensamblaje de hardware es necesario. Esto incluye configurar tres LED y el ratón para recibir la señal de la tarjeta FPGA.

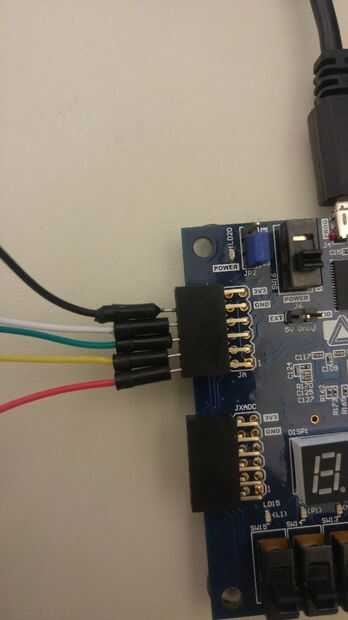

Comience por conectar el LED rojo. Hacer esto conectando un cable de puente del PMOD encabezado JA el perno 1 (el puerto de la parte superior derecha) en el protoboard. Luego, conecte el extremo positivo del LED a la línea en el protoboard donde sólo se colocó el puente. Por último, conecte el extremo negativo a través de un resistor de 1kΩ a la tierra de la placa.
De una manera muy similar, conectar los LEDs amarillo y verdes usando los puertos de segundo y terceros en la cabecera del PMOD. Estos puertos son los dos directamente a la izquierda de la que se utilizó anteriormente. Después, conecte el negativo de la placa al puerto GND de la cabecera de PMOD.

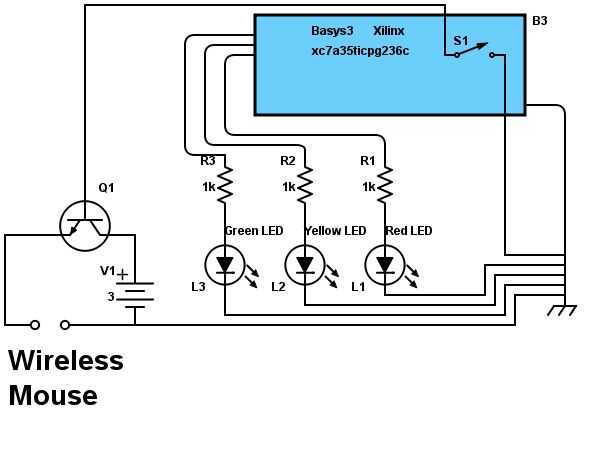

La configuración para proporcionar energía al ratón USB implica el uso de un transistor NPN, una doble triple un paquete de baterías y cables conectados a las entradas de energía del ratón. Para comenzar, coloque el transistor en su propia sección de la placa. En la base del transistor, conecte un jumper que conecta en el puerto del cuarto de la cabecera del PMOD JA (la izquierda de los tres el puerto directamente dos anteriormente utilizado). Al colector del transistor, conecte el extremo positivo de la batería. El extremo negativo de la batería a tierra en el protoboard. Al emisor del transistor, conecte el cable positivo del ratón. El extremo negativo del ratón para la placa de tierra.
En esta etapa, el proyecto está ahora montado y listo para la programación!
