-12 suena (12 campanas tubulares)
-Cada timbre juega una nota, por lo que puede tocar una octava completa (desde C hasta B, como sostiene)
-Se pueden jugar hasta 4 notas simultáneas (por lo que pueden jugar 4 Nota campana acordes)
-Se controla a través del puerto serie del PC (estándar RS-232)

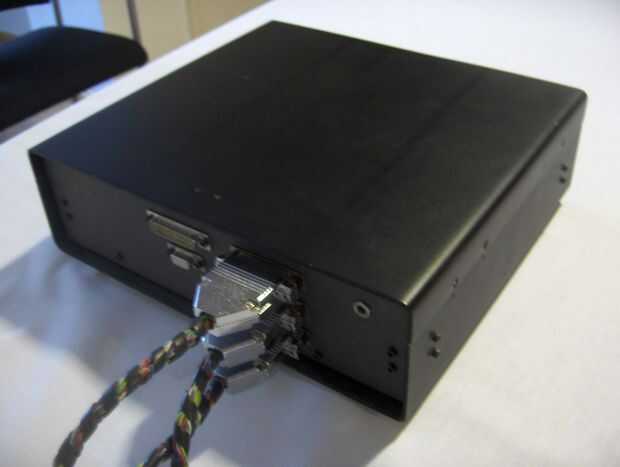

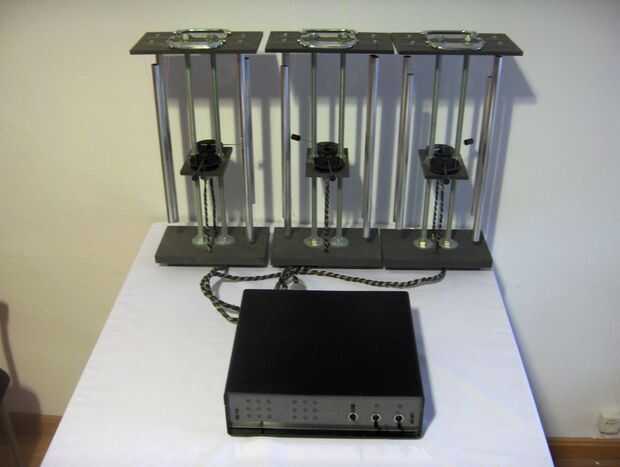

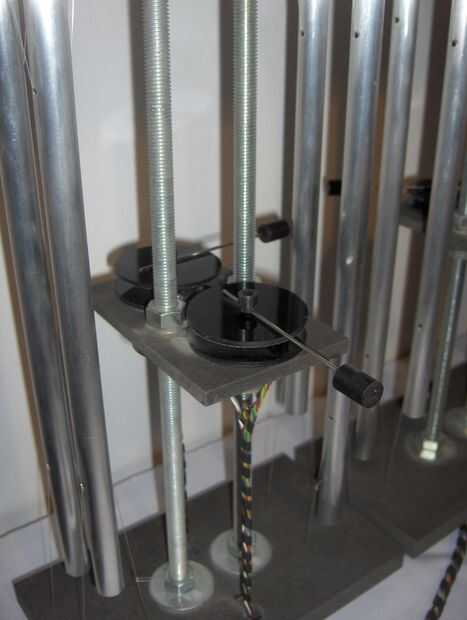

El instrumento se compone de la caja de la unidad de control y tres torres. Cada torre contiene 4 campanas y dos motores, cada motor golpea dos de las cuatro campanadas. Todas las torres están conectadas a la caja de la unidad de control a través de un bus de 10 hilos. La unidad de control es el responsable de alimentar cada motor precisa energía y velocidad para golpear cada timbre, tocando las notas que el software en el ordenador envía a él. Internamente se compone de tres tablas. La primera tabla contiene el microcontrolador, que es un Atmel ATMega16 y los elementos de comunicación RS-232. El segundo contiene los circuitos de controlador de motor y la tercera, los controladores de motor de la posición.
Me tomó casi medio año para terminar este proyecto. Pasos a seguir son pasos generales, con la información más relevante del proceso de construcción de proyecto, pequeños detalles pueden verse en las fotos.
Un video de las campanas tubulares automático:
Página principal del proyecto:
Página de inicio de automático de Tubular Bells
