Paso 4: Caja principal
El bucle principal está esperando sea un empuje físico del botón rojo grande o para recibir un mensaje remoto serial. El módulo XBee conectado se comunica con otro módulo XBee conectado a la ioBridge IO-204 módulo serial Junta.
Se trata de la configuración de pines de E/S digital:

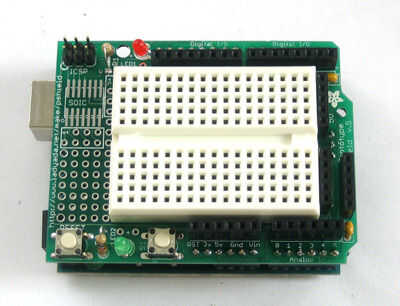

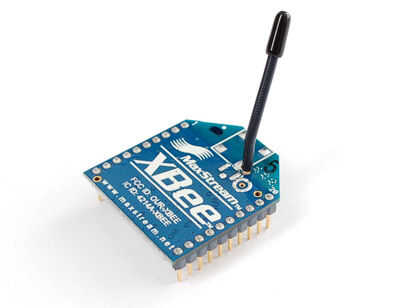

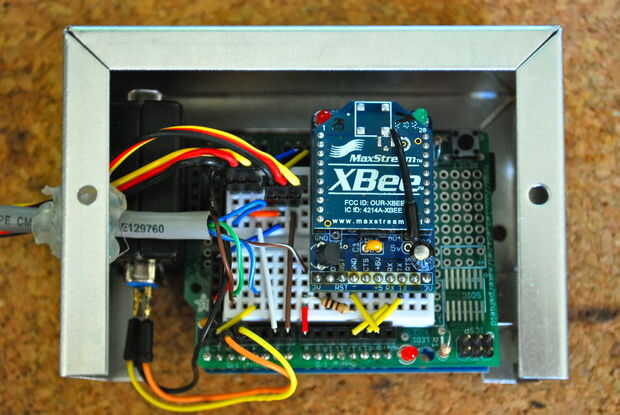

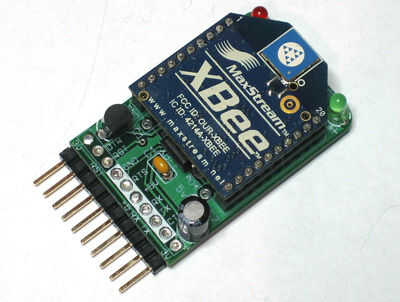

- Módulo XBee (con adafruit kit XBee)
- PIN 13 - TX
- Pin 12 - RX
- GND y 5v
- Botón grande domo
- Pin 8 - botón de NO(normally open) + GND + 100 K.
- 5V - COM
- Servo (servo de rotación continua utilizada para la agitación) 1
- PIN 7 - datos
- GND y 5v
- Servo 2 (utilizado para girar el CD)
- PIN 6 - datos
- GND y 5v

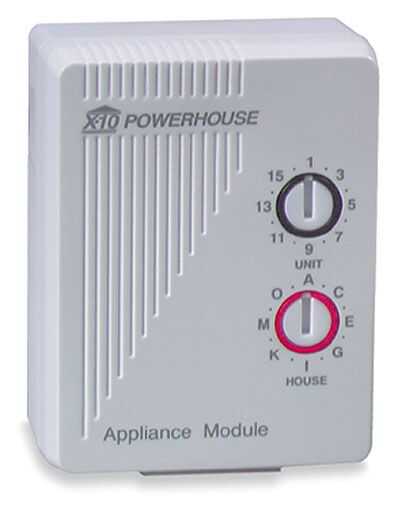

- X10 C17A (x controlador de 10 dispositivos)
- 3 - línea DTR para C17A - DB9 patillas 4
- 2 - línea RTS para C17A - DB9 patillas 7
- GND - DB9 pin 5
- ioBridge 16 x 2 pantalla de LCD serial
- Pin 1 - pin de datos del LCD
- GND y 5v
Adjunto se encuentra el Arduino Sketch, también incluye una biblioteca para controlar la pantalla ioBridge LCD.
