Paso 4: Implementación del circuito de Control

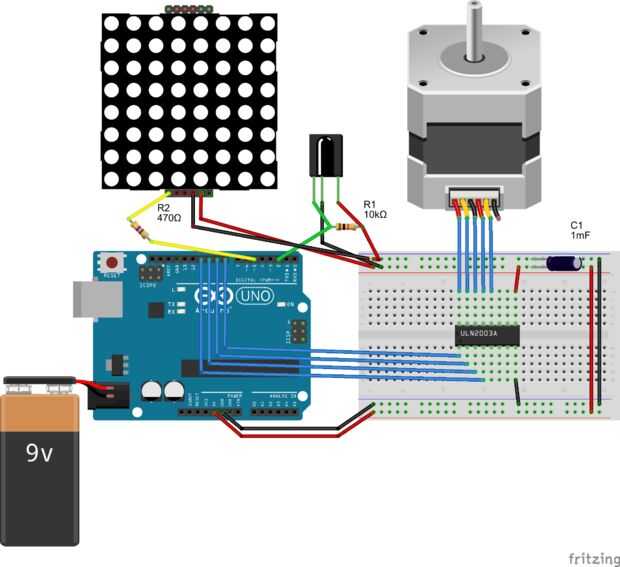

Coloque el resistor de 10kohm entre los pines Vcc y salida en el Sensor de infrarrojos.
Coloque el 1mF 6.3V+ condensador entre el borne positivo y tierra la matriz de LED. También, colocar el resistor de 300-500 ohm entre el pin de salida del Arduino y el pin DIN en la matriz de LED.
Enchufe el Motor en el tablero de la impulsión.
A continuación conectar todos los pines GND y 5V para el Sensor de infrarrojos, LED matriz y Motor, en los 5V y el pin GND en el carril de alimentación de Arduino.
A continuación, conecte todos los pines de entrada de dispositivo en los pernos digitales de Arduino. El Sensor de infrarrojos y matriz de LED, cada uno es necesario 1. La tarjeta Driver Motor requiere 4.
El video adjuntado proporciona una descripción de la configuración de la placa de los componentes electrónicos.
