Automático dispensador de Halloween - desarrollado por Intel Edison (4 / 14 paso)

Paso 4: Montar el Proto Shield en el Edison y construir el circuito

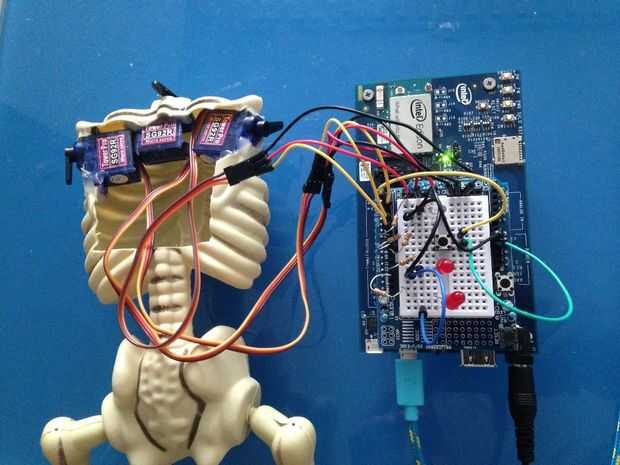

No construir el circuito como se muestra en la foto de arriba

Ajustar al Edison de Intel en el Arduino salir

Insertar el escudo de Proto en las cabeceras de Arduino de la placa base Intel Edison y haga las siguientes conexiones

  • Conecte los 2 Leds rojo al pin número 12 y 13 en el escudo de Proto, utilizando resistencias de 220 ohmios
  • Botón está conectado a 10, este será sustituido por el sensor de ultrasonidos conectado al pin 2 después de la prueba
  • Conectar los pines RGB llevó a los pines 7, 8 y 9 por medio de resistencias de 220 ohmios
  • Ahora Conecte el 3 servors a
    • Servo la cabeza a la clavija 3
    • Servo del brazo derecho al pin 5
    • Y el izquierdo brazo servo al pin 6
