Paso 7: Conectar el Motor a un controlador

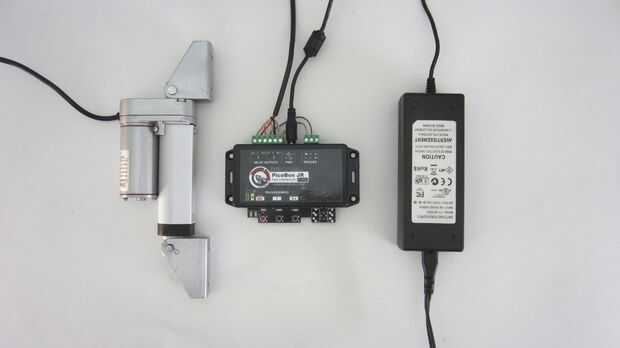

Al enganchar el motor al controlador, asegúrese de seguir las instrucciones del fabricante. Aquí es cómo enganchó mi motor linear a un controlador de PicoBoo.

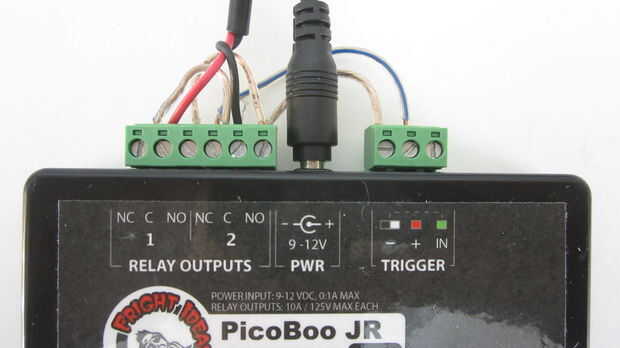

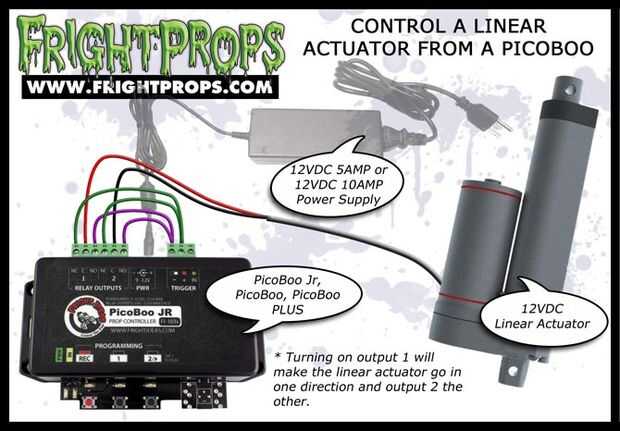

Los cables del motor están conectados a los terminales comunes de los dos relés. Entonces ambos terminales (NC) "normalmente cerrados" están conectados a los terminales de voltaje positivo. "Normalmente abierto" (NO) terminales están conectados a los terminales de tensión negativa. Cuando se desactivan ambos relés, dos cables del motor están conectadas a los mismo cables de tensión. Pero cuando se activa un relé, el motor se conectará a la energía positiva y negativa y el motor se moverá en una dirección. Cuando el otro relé está activado, el motor se moverá en la dirección opuesta.
