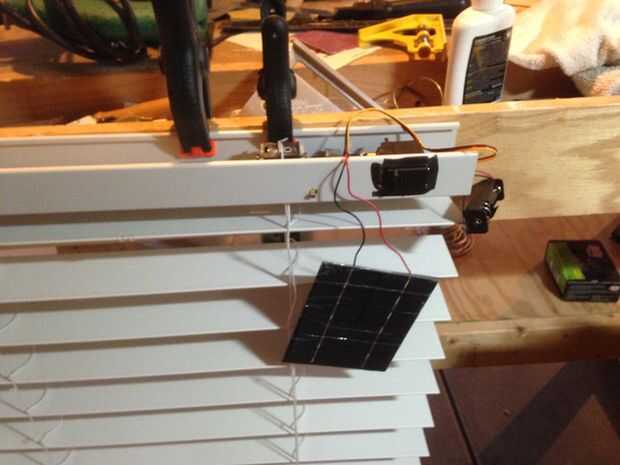

Automático regulador persiana Horizontal accionado Solar (5 / 8 paso)

Paso 5: montaje

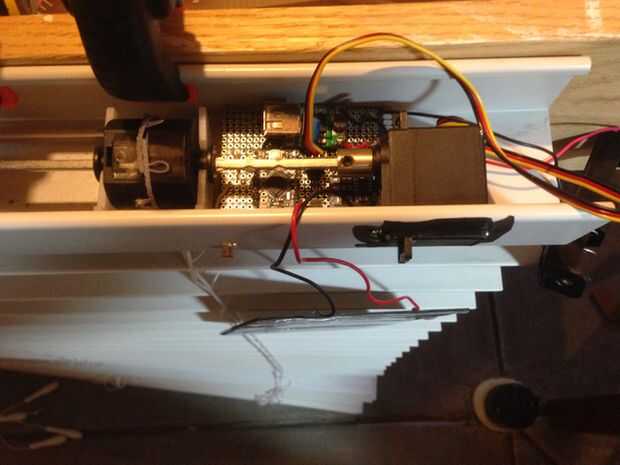

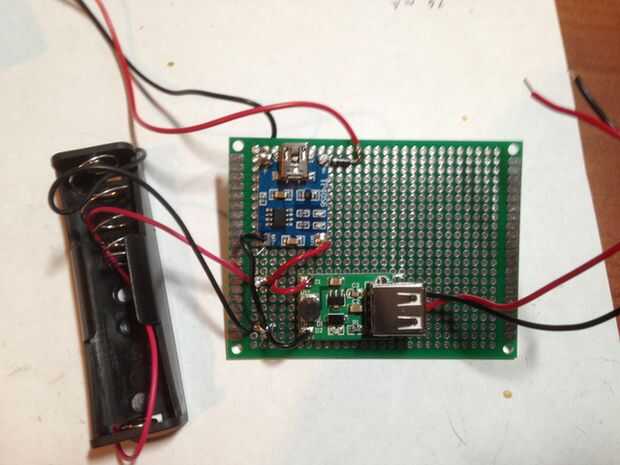

Esto que realmente no la planificación de la instrucción. No tengo una buena foto de mi disposición de circuito excepto por ese cuadro.

Panel cargador:

1. V + del panel solar va al cargador de V + (he añadido un diodo innecesario entre el módulo Panel + y cargador +, porque no me di cuenta tenía uno allí ya)
2. V - desde el panel solar cargador V - a

Cargador de batería:

1. BAT + del cargador a la batería positivo
2. BAT-cargador para batería/circuito tierra

Batería de refuerzo:

1. Positivo de la batería de refuerzo en
2. Tierra de batería a aumentador de presión In-
3. Este paso realmente debe agregar el diodo Zener para Piquetear el voltaje en 5V (un 5.1V probablemente estaría muy bien, puesto que el amplificador tiene una entrada máxima de 5.5V - he ordenado un 4.9V para mi siguiente iteración) pero sus especificaciones!

Cometí el error de usar un panel solar de 6 v en mi primer diseño, que cuando lo golpe pleno sol parece haber frito mi booster, como ahora salidas exactamente 0,2 v menor que el voltaje de entrada, sea lo que sea (3.7V de la batería), o casi 6V cuando el panel está en el sol. Por suerte, los 5V mini Arduino Pro funciona con el 3, 5V, pero hacía falta un rápido volver a escribir el código para tener en cuenta la tensión de referencia inferior.

Aumentador de presión del circuito:

1. 5V a (mi booster no estaba marcado, tenía que averiguar qué pines en la parte inferior fue) en un riel de 5V. A crear esto para el resto de su circuito.
2. Tierra (medida para determinar que pines) a common Ground (utilizado para el resto de componentes). A crear esto tan bien.

Circuito:

1. El sensor de temperatura V + 5V +
2. 5V + Arduino Pro Mini crudo
3. 5V + Servo Motor rojo (+)
4. 5V + a LDR V +
5. Tierra al sensor de temperatura tierra
6. Tierra a la tierra Pro Mini
7. Tierra a Servo Motor negro (Gnd)
8. Tierra al resistor de 10K ohmios que es conectar con el LDR enfrente de 5V +
9. A0 a la conexión entre el LDR y el resistor de 10K Ohm (divisor de voltaje para mediciones)
10. A1 para el pin de señal del sensor de temperatura
11. PIN 9 a la línea de señal del Servo.
