Automático remoto ON/OFF usando la toma MIC en la videocámara / relé de estado sólido de bajo voltaje (2 / 4 paso)

Paso 2: Las partes - relé de estado sólido

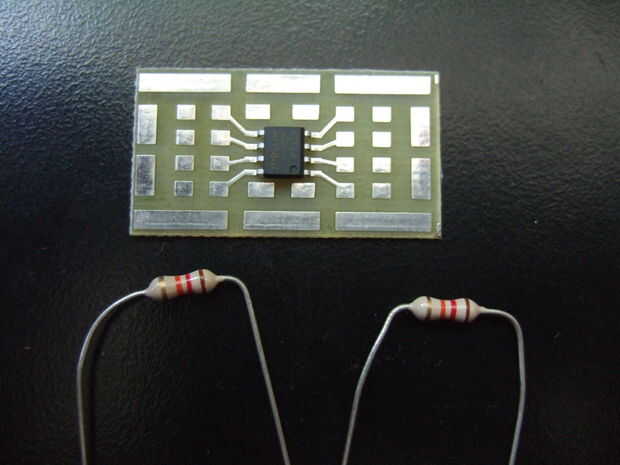

Aquí es lo que necesitamos para construir un relé de estado sólido. Simplemente seleccionando la correcta FET puede adaptar este circuito de relé de estado sólido para muchos usos: pueden ser muy pequeña, pueden cambiar voltajes de hasta 20V, puede trabajar con un voltaje de señal de control entre 1V y 20V, puede manejar hasta corriente de 100A o más con un FET grande. He elegido un paquete de FET que tiene una N y el P fet en un único chip. Este tipo de dispositivo sólo está disponible en un paquete de montaje en superficie por lo que también tengo una tabla de surf poco Monte en y conectar el cableado y las resistencias a. A continuación expongo los parámetros FET un poco más si desea utilizar distintos dispositivos. Todas las piezas son de digikey

Partes:
< ul >< li > R1: resistencia de ohmios de 22 k < /li >< li > R2: resistencia de ohmios de 22 k < /li >< li > Q1: FET tipo N con voltaje de bajo umbral (irf7309 o fds8958) < /li >< li > Q2: FET de tipo P con voltaje de bajo umbral (irf7309 o fds8958) < /li >< li > tabla de surf 9081 basarse (digikey parte 9081CA) < /li >< li > micrófono enchufe para conectar a videocámara < /li >< li > enchufes para conectar a la cámara y la batería de la energía (o usted podría alambre duro) < /li >< /ul >

Hay un montón de opciones para el FET dependiendo de la cantidad de energía el relé de estado sólido se encender y apagar. La FET mencionados están clasificados para 5A corriente, 20V máximo voltaje (control Vgs y Vds), 4.5V completo en operación y en el umbral de aproximadamente 1, 5V. Yo generalmente les resulta más fácil ir directamente al sitio de fabricante FET para encontrar la derecha FET, probar http://www.fairchildsemi.com/parametric/ss.jsp?FAM=MOSFET o http://www.irf.com/product-info/hexfet/

Selección de Q1: N-FET es utilizado para activar y desactivar Q2, puede ser un dispositivo de baja corriente y el único importante es el voltaje de umbral de la puerta. Para nuestro proyecto necesitamos un dispositivo de umbral bajo para encender y apagar desde la 2.0V micrófono. El FET más comunes es clasificados para un 10V "on" y tiene un voltaje de puerta real (umbral de Vgs) alrededor de 3-4V. bajo umbral FET es comunes aunque sólo tienes que comprobar la hoja de especificaciones para asegurarse de que tienes lo correcto. Usted puede obtener de FET con un umbral tan bajo como 1V. También debe comprobar que la clasificación nominal máxima absoluta Vgs es mayor que el voltaje de la batería principal.

Selección de Q2: Es el P-FET que conmuta la alimentación principal. Seleccione un FET que puede manejar la corriente que necesita (generalmente usted elegirá uno con 5 x la real corriente nominal que no pierde potencia y disipador de calor no es necesario). Si usted va a cambiar al menos una fuente de alimentación de 6V tendrá un FET de bajo umbral aquí también. Como antes Asegúrese de que la calificación máxima absoluta de la Vgs es mayor que el voltaje de la batería.
