AUTOMÁTICOS fuera de la luz (2 / 4 paso)

Paso 2: Conexión de relé con arduino uno

El relé es un dispositivo que una fuente de 230V con un 5V o una 12Vsignal de microprocesador o microcontrolador. así que aquí utiliza un relé de 5V que me ayude a activar o desactivar mi luz exterior.

debe conectar el relé por las siguientes instrucciones

1) Conecte el pin de vcc del relé + pin de 5V de la arduino uno.

2) Conecte el pin GND del relé al pin GND del arduino ONU.

3) conectar la clavija IN del relais en el pin digital 12 de la arduino uno (puede usar otro pin digital de arduino ONU como desee pero debe cambiar el pin numbor en el programa)

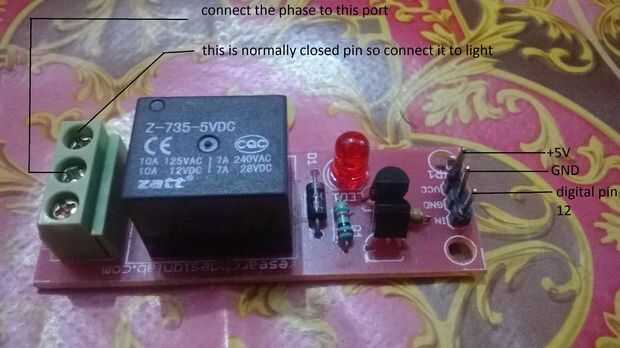

4) Conecte el cable de fase al puerto en el relé como se muestra en el diagrama

5) Conecte la bombilla al puerto normalmente abierto del relé
