Paso 2: ¿Dónde empezar?

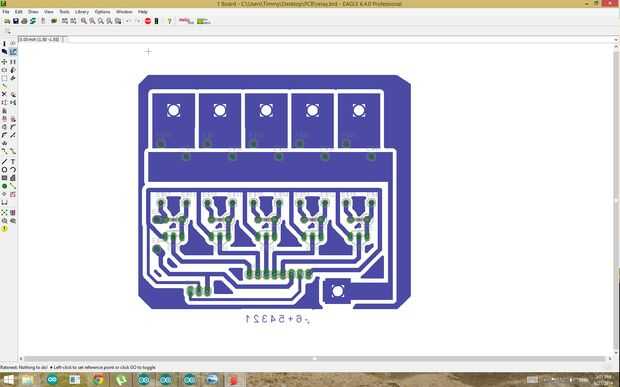

OK lo primero que necesitamos aquí es el PCB para los relés. Hice mía con el uso de en formato eagleCAD así que espero que me sigas. Así que lo primero es lo primero es descargar el archivo PDF que subi y luego imprimir en un acetato Asegúrese de que la impresión es negro sólido que ninguna luz pasará a través.
Si el diseño no se ajusta el relé me mensaje y Déjame ayudarte!
| Pasos en la fabricación de su PCB|
1. imprimir en acetato [imprimir negro sólido]
2. prepare su caja de exposición o lámpara fluorescente potencia 10W menos y elevación/apoyo
3. prepare la solución de revelador en un recipiente con la mezcla de desarrollador 3 cucharaditas a 1 taza de agua. mezclar en agua caliente
4. Obtenga su PCB Presynthesized 4 "x 3" y quite la película.
5. Coloque el lado de la tinta hacia el lado de cobre de la impresión.
6. conseguir su teléfono o temporizador y ajuste a 6 min
7. Asegúrese de que la impresión fuera se coloca correctamente en la placa se la lámpara fluorescente y se convierta así como el contador de tiempo.
8 cuando su tiempo inmediatamente apagar las luces y quitar la impresión
9. Coloque la placa expuesta en el envase que tiene la solución de revelado.
10. Agite bien hasta que ves el circuito.
11. lávelo suavemente [lo limpie con paño o tejido]
12. introducirlo en el cloruro férrico y agítelo nuevamente hasta que el cobre innecesario es grabado al agua fuerte.

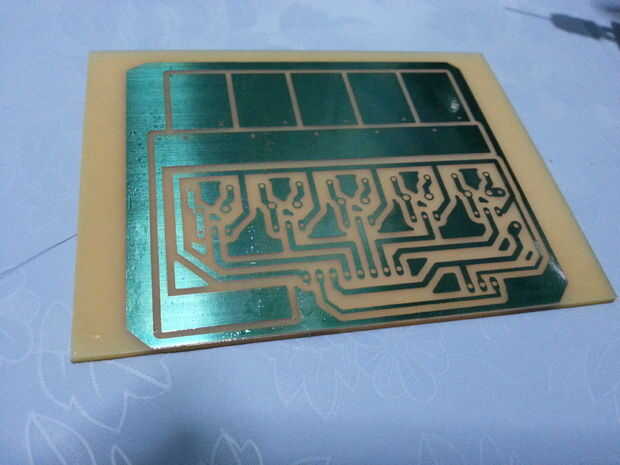

13. Compruebe líneas quebradas y arreglarlo más tarde.
14 perfore todos los agujeros
