Paso 3: Montaje de la placa de relé
OK ahora obtener su soldador y componentes y permite comenzar.
1. después de perforar todos los agujeros permite comienzan con los pequeños componentes.

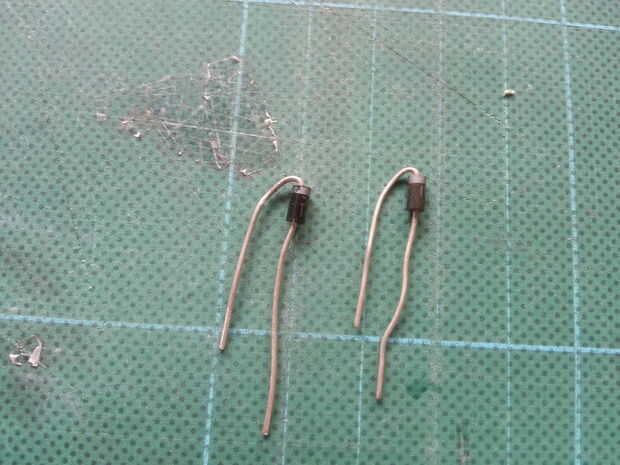

2. Comience con los diodos. curva en el camino sus presentados en los cuadros y colocarlos en los agujeros apropiados

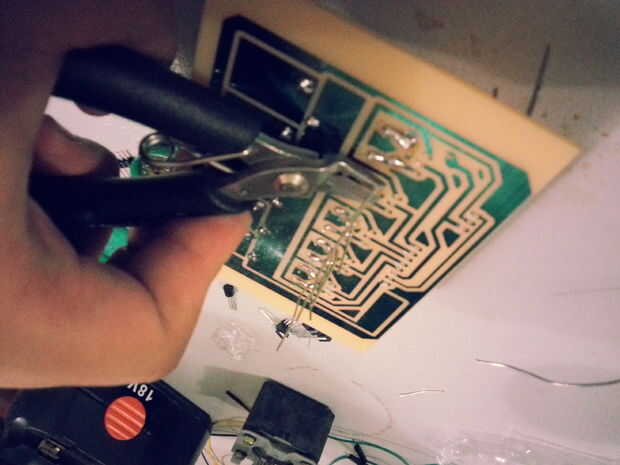

3. soldarlos en la placa y corte los pasadores de exceso.
4. con los pernos que exceso del diodo reciclarlo y servir un alfiler saltando
5. saltar el lado superior del diodo al igual que en la foto. saltar también otro sobre los orificios restantes de la izquierda los dos
6. obtener su 5 x 2n222 y soldarlos frente a la mirada de diodos en la imagen de referencia
7. rompa un cabezazo de 1 x 8 pines de tu 1 x 40 y les de la soldadura en la posición correcta
8. Haz tu RX IR y les de la soldadura correctamente.
9. Haz tus separadores y fíjelo en la parte final de la arduino una vez hecho enseguida Coloque en el lado de la PCB y usando un marcador marque los orificios en el relé pcb.

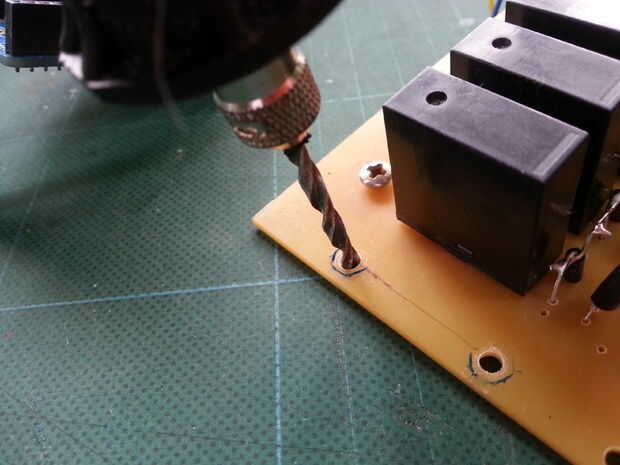

10. taladrar los orificios marcados en la placa con una broca de 3,2 mm.
11. Haz tu relé y soldarlos en consecuencia.

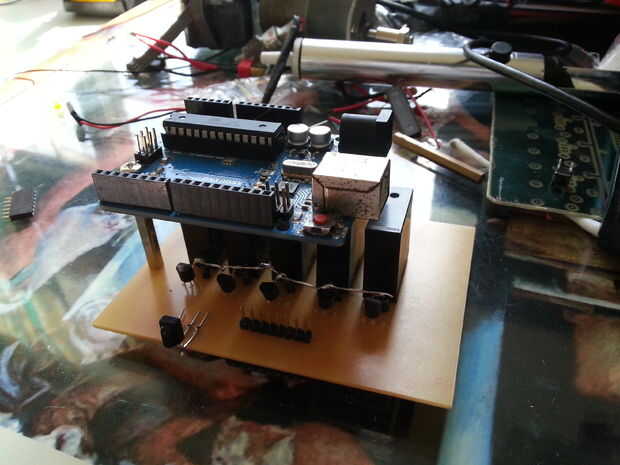

12. Atornille los soportes incluyendo el arduino en el PCB
