Automatización casera con arduino wifi, bluetooth y control remoto IR (1 / 10 paso)

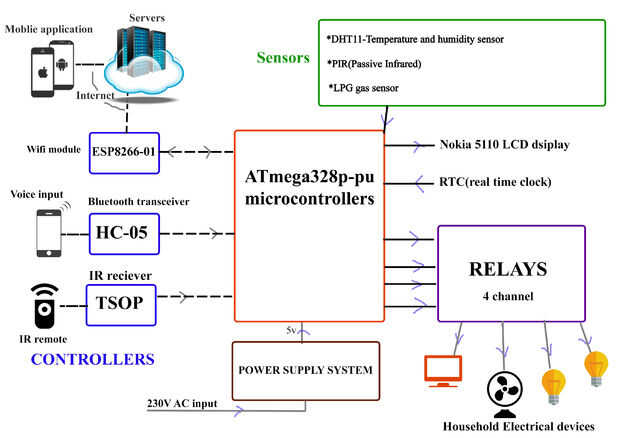

Paso 1: Resumen de la automatización del hogar

Este sistema consta de 3 placas de uno de arduino construido personalizado, dos de los cuales están conectados entre sí mediante bus I2C, uno de los cuales actúa como un "maestro remitente" y el otro un "receptor de esclavos". Sistema de domótica se puede controlar usando Internet, lo que se logra mediante el uso de las bibliotecas ESP8266-01 y blynk. También nos permite controlar el sistema de dar comandos de voz usando el módulo bluetooth HC-05 y la aplicación de voz AMR.

He explicado entretela cada uno de los componentes para el microcontrolador.

Materiales necesarios:

* 3 x arduino uno o Atmega328 / Atmega328p

* ESP8266-01,

* HC-05

* Receptor IR TSOP

* IR remote.

* pantalla del nokia 5110

* Reloj en tiempo real RTC (DS1307)

Para construir tu propia fuente de alimentación de 5V de 230v / 110v ac -

* 12-0-12 1A paso abajo transformador

* Puente rectificador / 4 x diodes(1N4001)

* 1000uF 25v condensador

* Convertidor de dólar de paso descendente CC-CC

* LM1117 o LM317 a 3,3 v Fuente de alimentación para ESP8266-01

SENSORES DE

* PIR (infrarrojo pasivo)

* DHT11(Temperature and humidity)

* otros materiales como tablero, strippers, cables, jumpers, pegamento, cintas adhesivas etc...
