Automatización casera con arduino wifi, bluetooth y control remoto IR (3 / 10 paso)

Paso 3: Alimentación

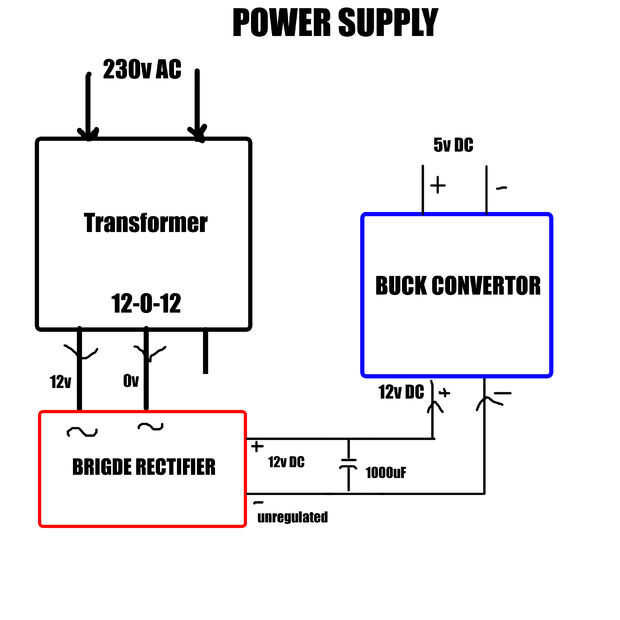

Los reguladores micro necesitan fuente de alimentación de 5V DC, esta se obtiene de 230V corriente alterna.

* Un 12-0-12, 1A paso abajo transformador convierte la CA de 230v a 12V AC.

* 12V CA se convierte en DC no regulada haciéndola pasar por un puente rectificador y un condensador de 1000uF.

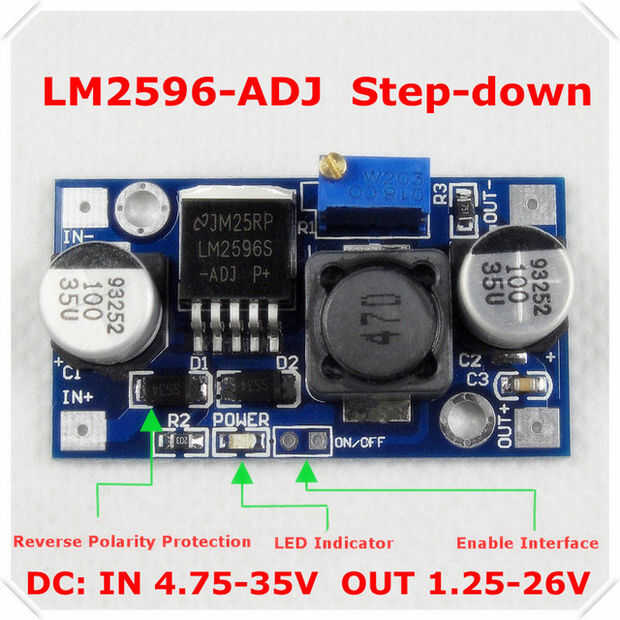

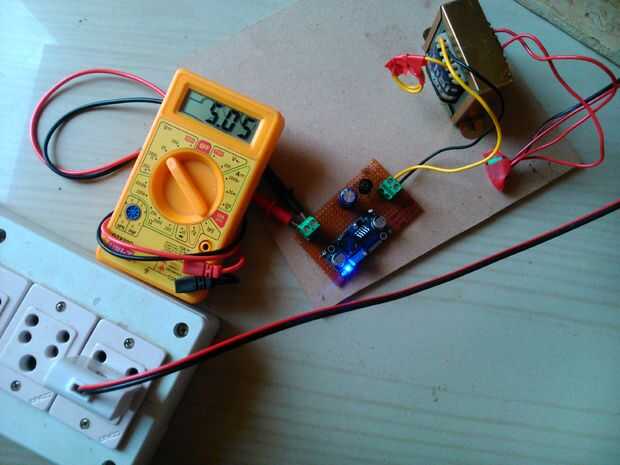

* 12V DC (no reglada) se aplica a las entradas de una etapa DC-DC BUCK conversor. El convertidor buck se ajusta para obtener la tensión de salida de 5V DC.

* Buck convertidores son altamente eficientes en regulators(LM7805) lineal.
