Paso 3: Haga la Junta Directiva
Como dice Dave Jones, ¡ no enciende, lo desarma!. Abrir el caso en su control remoto. Espero que tu de es tan fácil como la mía, sólo tenía 3 tornillos. Mira cuidadosamente el tablero de su mando y donde los botones son, más probable es que son rastros en el PCB activado por botón de goma. Siga las huellas conectadas al botón, debe haber 2 conexiones a cada botón. Un lado del botón se conectará a un chip en la placa (será un
, o una
), el otro extremo se conectará a través de un
a la pila + o con la batería-.
En mi caso, los botones fueron conectados con el + de la batería. Esto significa que el botón "levanta" la línea de micrcontroller a la tensión de alimentación cuando se pulsa. Para emular la pulsación de un botón, se conectará el GPIO del frambuesa pi a través de un resistor a del botón que está conectado al chip en la placa (rectángulo o blob).

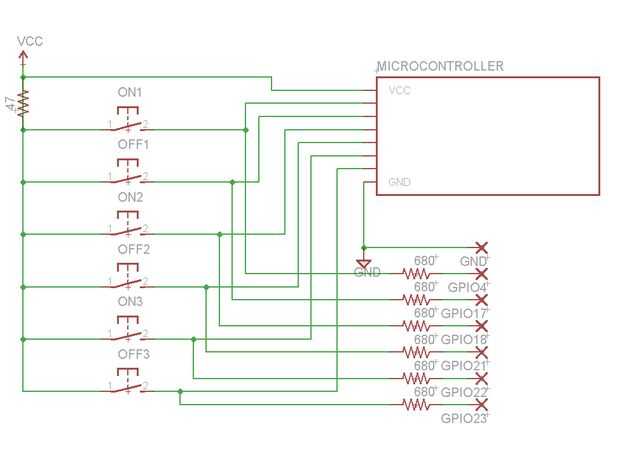

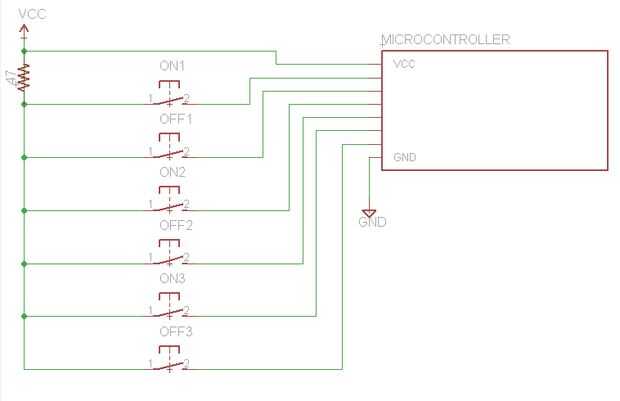

El primer esquema muestra cómo estaban conectados los botones de mi mando a distancia. El segundo esquema muestra cómo inyectar la señal de la Raspberry Pi.

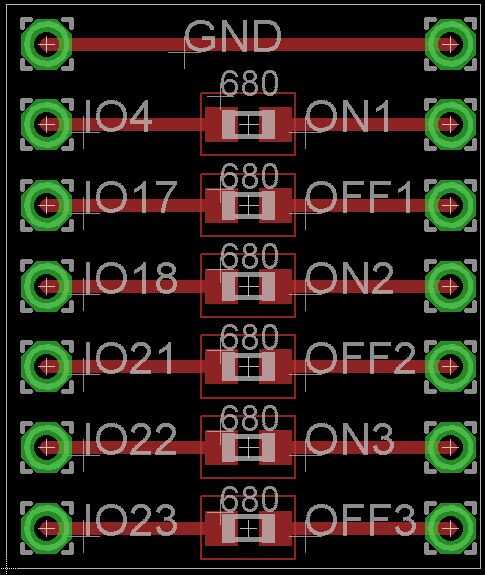

He creado una tabla para hacerlo tan pequeño como sea posible y ser capaces de añadir hardware extra en el caso del control remoto. Se incluye el diseño de la Junta. He usado resistencias de montaje superficial porque tenía algunos, también no son los valores que importante, 330 Ohm - 1K ohmios serían buenas opciones. Si usted tiene valores diferentes y a través de resistencias de orificio, eso es fino, funcionará bien. Además, no es necesario crear una tabla personalizada para ello, ciertamente puede soldar resistencias directamente al tablero del control remoto. (buena suerte :))
