Paso 4: Cableado de los relés

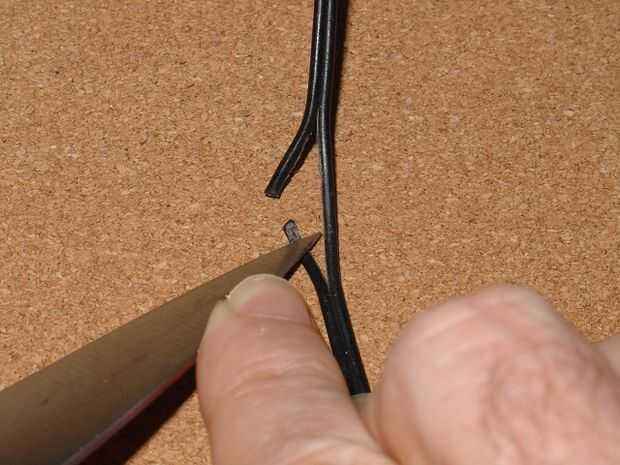

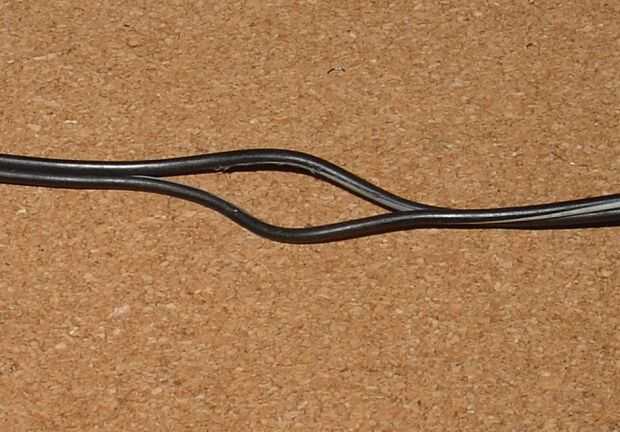

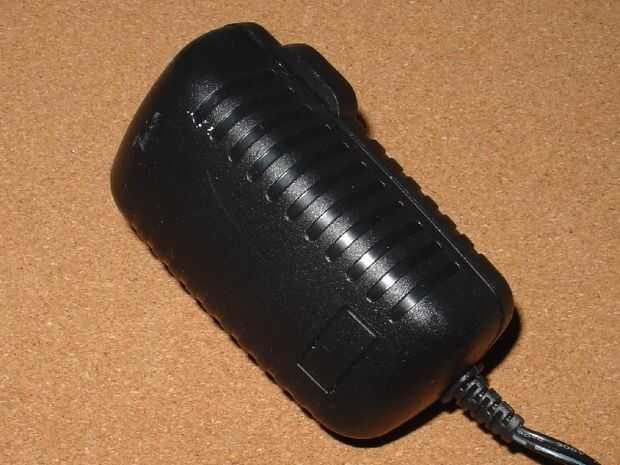

Luego se corta uno de los cables de alimentación de baja tensión de la batería y quite cuidadosamente la parte superior el aislamiento de los dos extremos. Cuidando de no para cortar los cables.
Siempre empuje el cuchillo lejos de usted que cuando se desliza no tienes que correr al hospital para una operación de tendón caro en su mano.

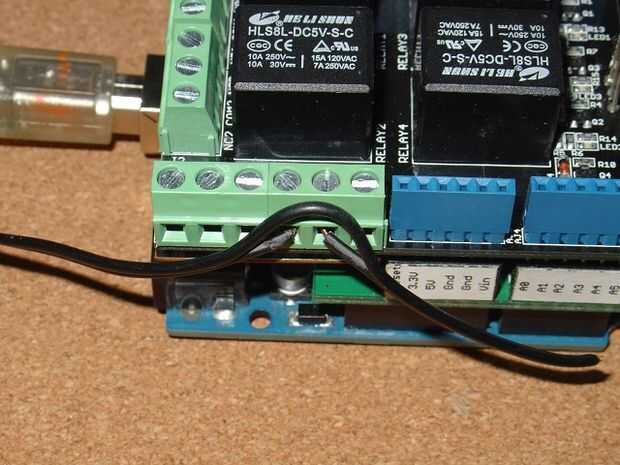

Luego Desenrosque los NO4 (normalmente abierto) y COM4 (común) para el relé 4 (J4) e Inserte los cables que solo ha descubierto y los terminales de tornillo. Relais 4 es controlada por el D4, que fue seleccionado para conectarse al botón de menú de la bomba por el generador de código de pfodDesigner cuando fue creado el menú de salida del Arduino.
Es la bomba de hecho.

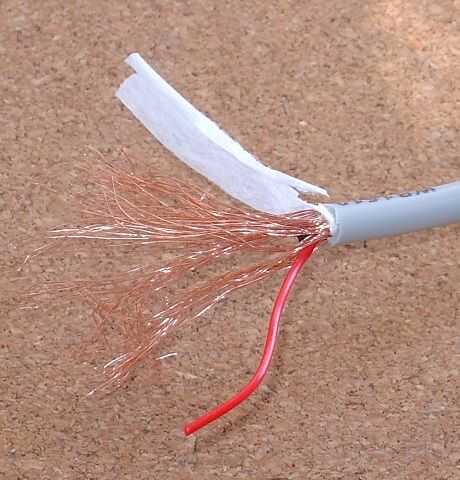

La luz Led tiene un cable redondo de baja tensión, cableado para arriba es un poco diferente. Corte completamente a través del cable y luego cuidadosamente tira el aislante externo para descubrir el cobre brad y el núcleo interno. Hacer esto tanto termina Trence el cobre brad y fijarlo en el terminal de tornillo aislado.
Luego tira hacia atrás los núcleos internos y cable theNO3 y terminales de COM3. Está acabado.
