Paso 2: Conectar los sensores y la Junta
Usaremos un montón de sensores y actuadores con el fin de simular un sistema de detección y control de casa sencilla. Ya que usaremos la placa Arduino de Breakout y el escudo de la Base de Grove, nos vamos conectando cada sensor a un diverso perno digital o analógico en el escudo de la Base.
Estos son los sensores y actuadores utilizados y una explicación sencilla en sus uso y conexión para que este sistema de trabajo casi en el ápice de la caja el código:

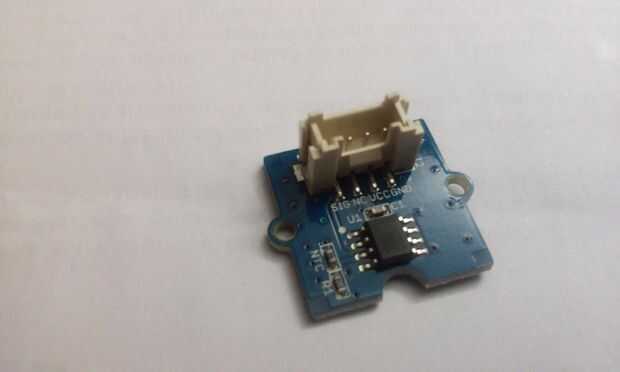

- Sensor de temperatura de Grove v1.2 - conectado a la entrada analógica A0

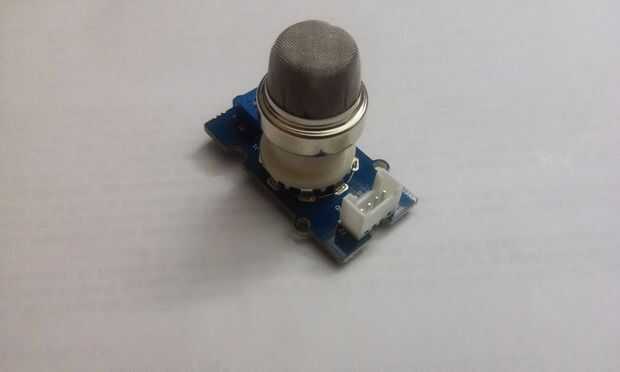

Se utiliza para monitorizar la temperatura dentro de una habitación de la casa. - Sensor de Gas Grove v1.4 - conectado a la entrada analógica A1

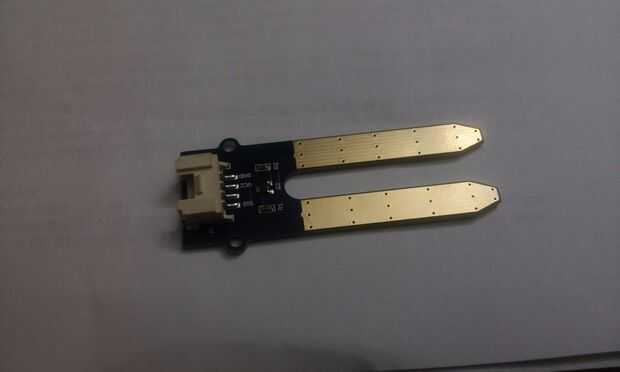

Utiliza para detectar fugas de gas. - Sensor de humedad Grove v1.4 - conectado a la entrada analógica A2 .

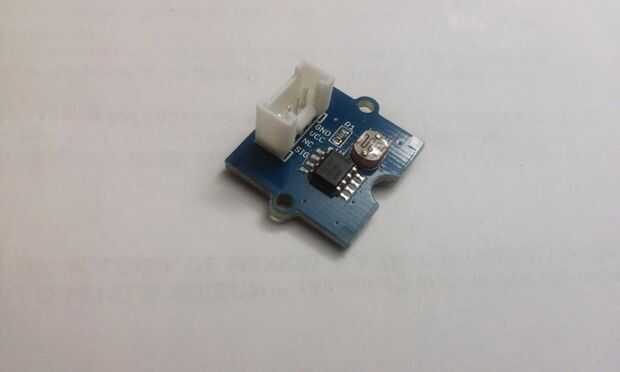

¿Es el jardín o una maceta con su planta preciosa seco? ¿Quiero saber cuanto se riega? Esta es la manera. - Sensor de luz arboleda v1.1 - conectado a la entrada analógica A3 .

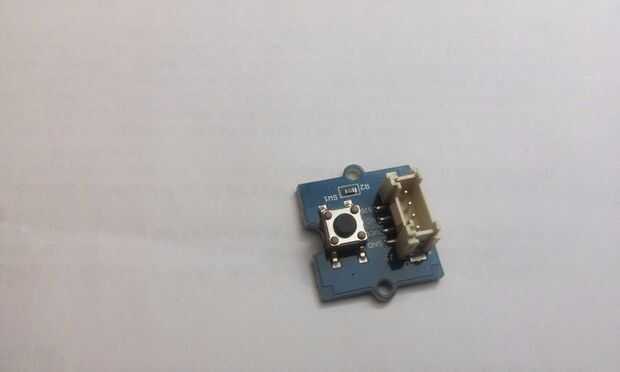

¿Quiere saber cuánto debe abrir sus persianas o cortinas? Sensor de luz para el rescate. - Botón de Grove v1.1 - conectado a la entrada digital D2.

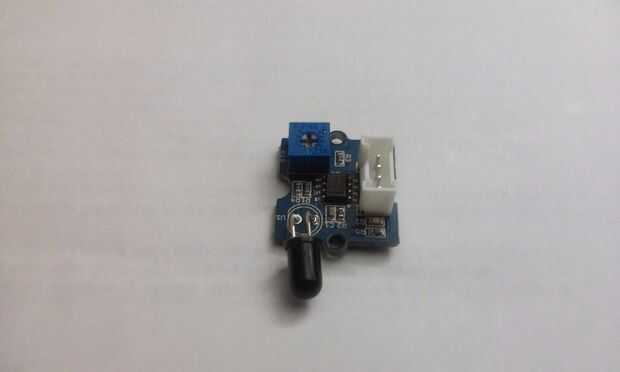

Se utilizará como un conmutador instalado en una puerta, para saber - Sensor de llama Grove v1.1 - en la entrada de D3 .

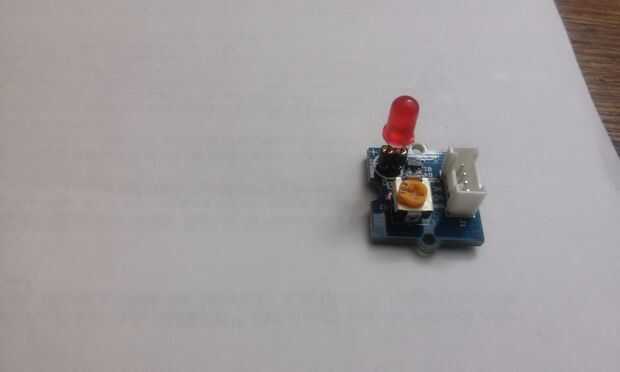

Detector de llama; (tal vez el más popular en el último tiempo de la Navidad) - Grove Led enchufe Kit v1.3 - entrada digital en el D4.

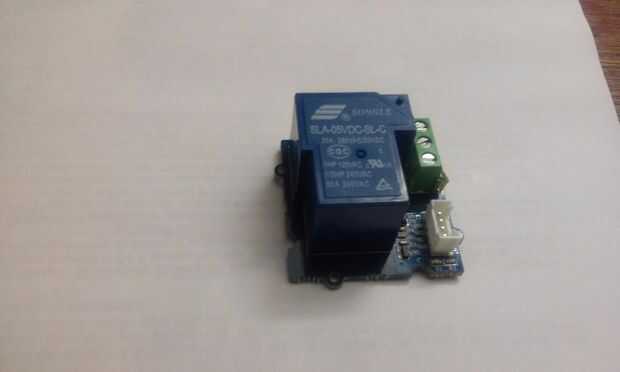

Una luz de alarma. - Grove SPDT relé (30 A) v1.0b - conectado a un D5.

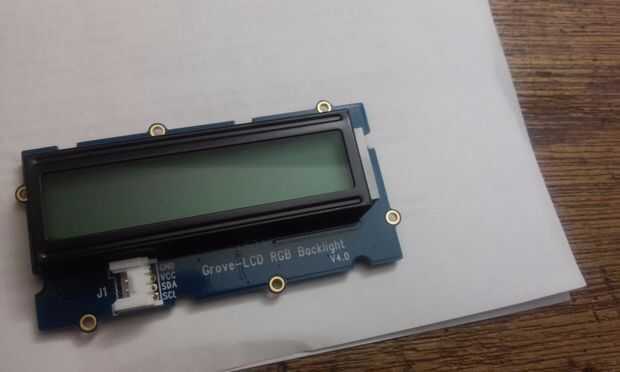

Utilizado para encender una bomba de riego para el jardín/pot. - Retroiluminación de RGB LCD Grove v4.0 - en la toma de I2C .
Vea los datos localmente.
Nos consejos para probar cada uno de los sensores, para que pueda entender el código que compartiremos en el siguiente paso; es realmente simple y útil y funcionará casi fuera de la caja si usted tiene los mismos sensores.
