Automatización con Arduino y las señales de RF. (2 / 7 paso)

Paso 2: Decodificación de las señales de RF

Vamos a empezar con algo simple - utilizando el Arduino para enviar señales inalámbricas!

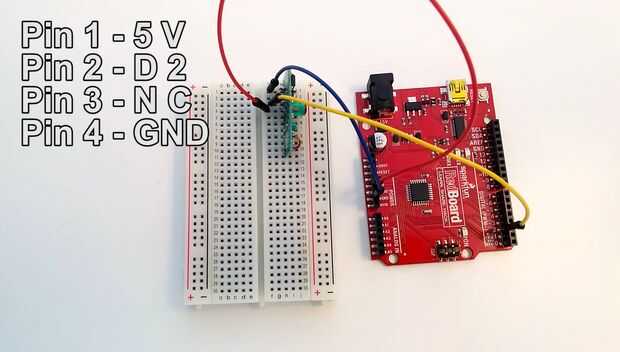

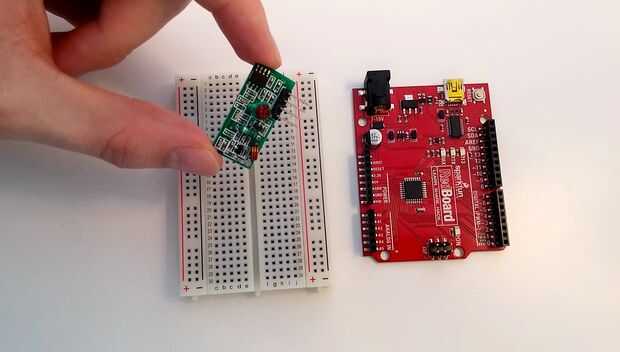

Conecté el receptor de RF a 5 voltios, tierra y el pin de señal al pin digital 2 en el Arduino. Luego descargué la biblioteca RC interruptor y había subido el recibir-Demo-avanzado. Puede descargar la biblioteca de aquí.

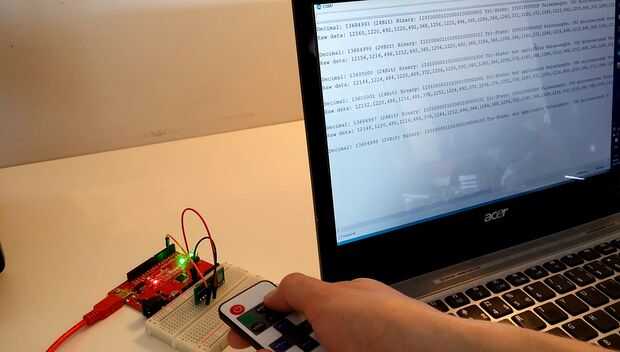

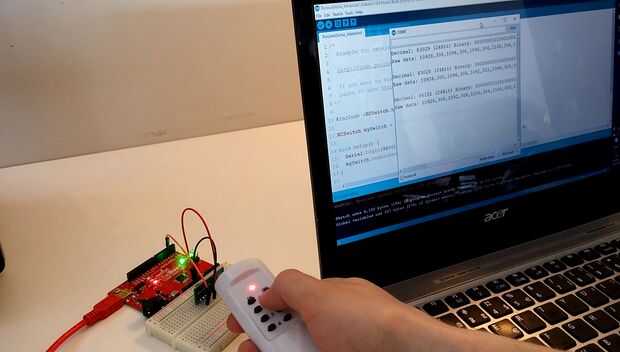

Ahora, abrir el terminal de serie y pulse cualquier botón remoto para decodificar las señales de la RF. La información que aparece en el terminal de serie es lo que nos va estar transmitiendo más tarde.

Fui por delante y descifra todos los botones y almacenados en un archivo de texto para la referencia rápida.
