Automatización de jardín simple con una pila de Hardware abierto (6 / 8 paso)

Paso 6: Añadir la temperatura, humedad y humedad y sensores de PH

Aquí son los divertidos pasos! La instalación de los sensores. Esto es cómo nosotros hacer un seguimiento de todas las variables necesarias para mantener su jardín funcionando óptimamente.

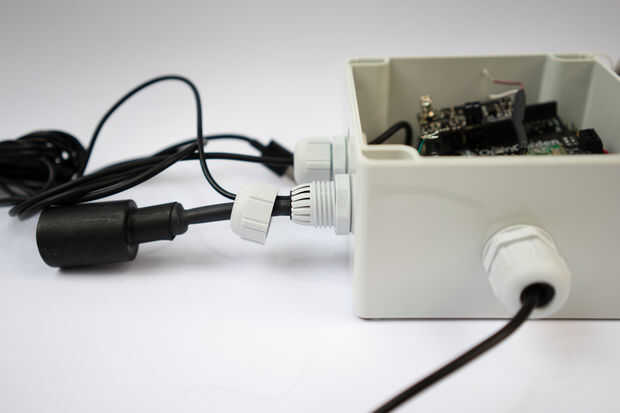

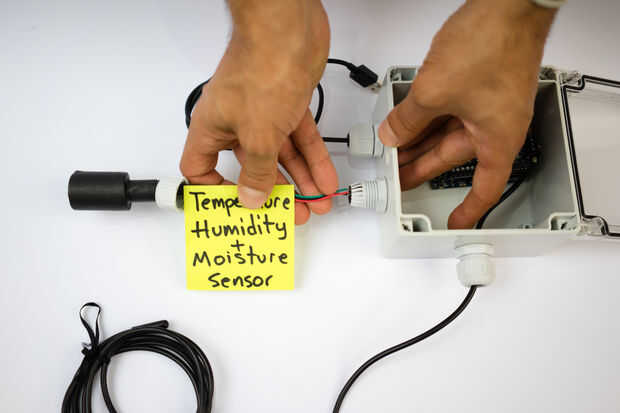

  • Inserte los cables rojo, verdes y negro sensor de la temperatura, la humedad y la humedad en el agua prueba tapa y en el cuerpo de la caja.

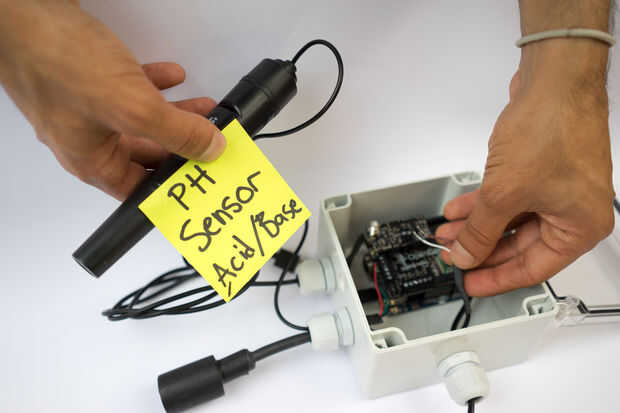

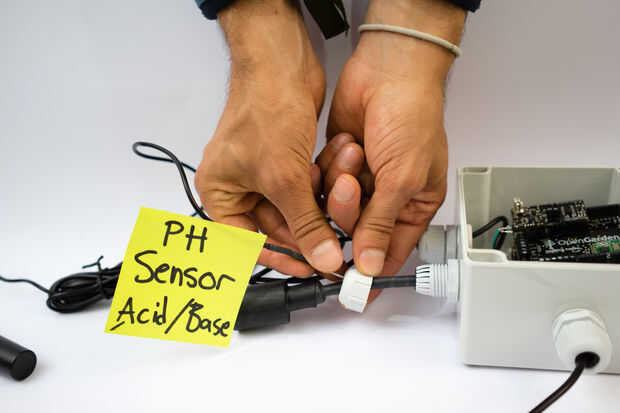

  • Inserte el sensor de PH a través de la tapa del mismo.

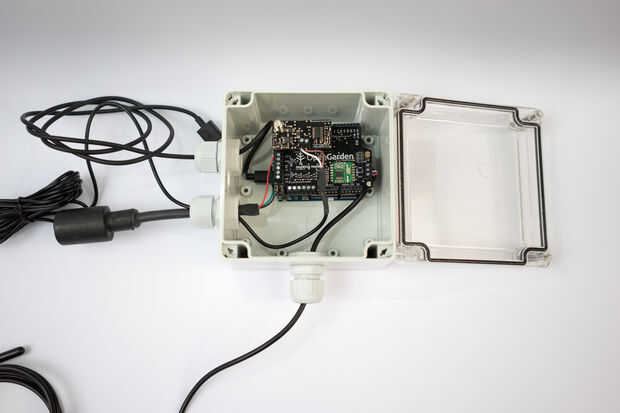

  • Atornille la tapa en la parte exterior de la caja.

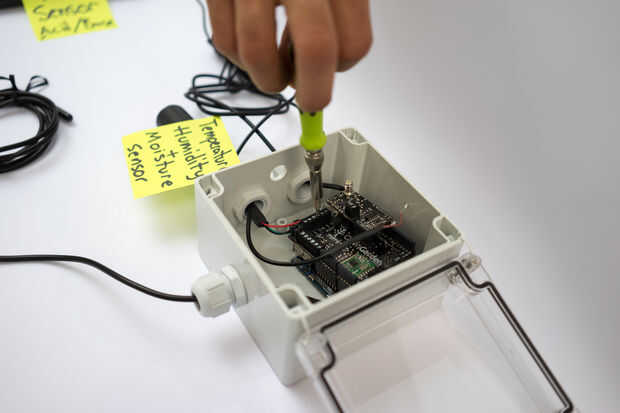

  • Desatornille los terminales para datos, GND y VCC.

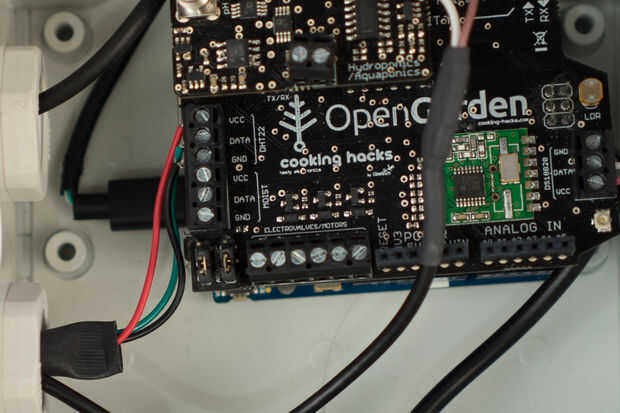

  • Para la temperatura, humedad y sensor de humedad encontrar el puerto etiquetado como DHT22 e insertar el cable rojo en el terminal VCC, el cable verde en datos y el cable negro a tierra.
  • Atornillar los cables.

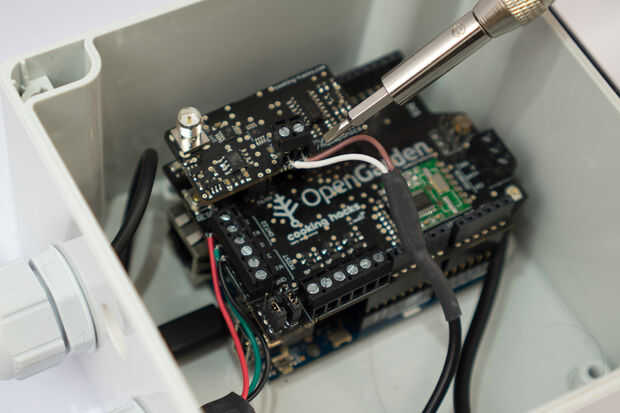

  • En el escudo de acuaponia para el escudo de jardín abierto encontrar los dos terminales

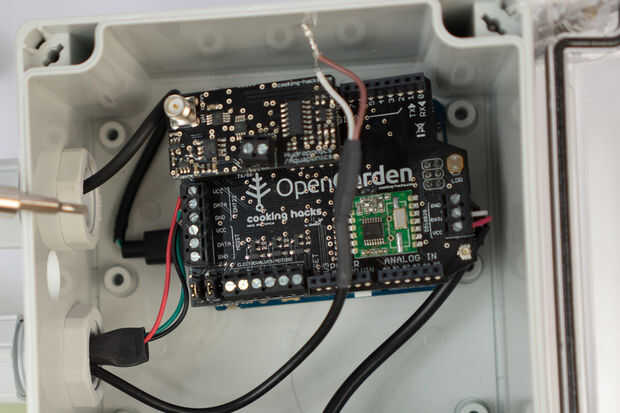

  • Inserte los dos cables del sensor de PH en estos terminales, no importa la dirección.
  • Atorníllelos en su lugar.

Un último sensor que viene a continuación:
