Automatización de máquina de lavado utilizando arduino (7 / 9 paso)

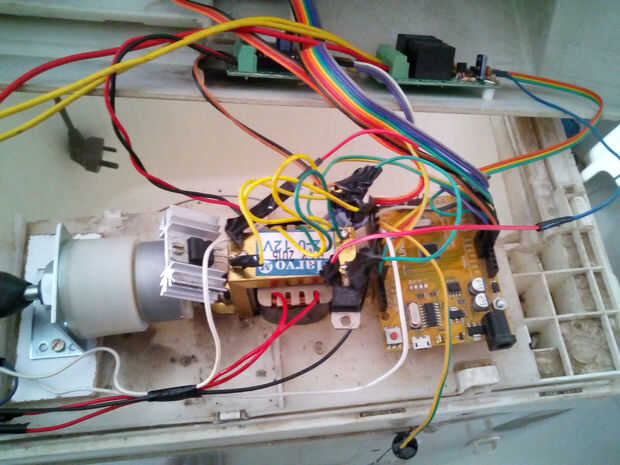

Paso 7: cableado

Controlador de motor L293D:

  • 5V a EN A pin.
  • A1 al pin 4 de arduino, A2 al pin 5.
  • Fuente de 12v a Junta.
  • Cable rojo motor engranado a MA1, negro a MA2.

Tablero de control:

Conecte el interruptor de modo a arduino pin 3, empezar a cambiar a pin2 y la placa con 5v de alimentación.

Zumbador:

Conectar + ve al pin 6 de arduino y - ve a la tierra.

Pantalla de 7 segmentos:

Conectar el ánodo a + 5v y el restante a los pines de arduino de 12-19.
