Paso 3: Configuración de la Raspberry Pi & Xbee S1 Pro
Lo que se necesita...
1) una frambuesa Pi con la imagen de Raspbian más reciente instalada
2) 5V @ alimentación de 2Amp para Raspberry PI
Monitor 3) + cable HDMI a DVI
4) ratón y teclado USB
5) tablero de adaptador Xbee TTL/232
6) conexión relimate de cable de 6 pines a 6 pines Berg
7) cable Ethernet conectado a su router tiene una ip 10.0.1.1

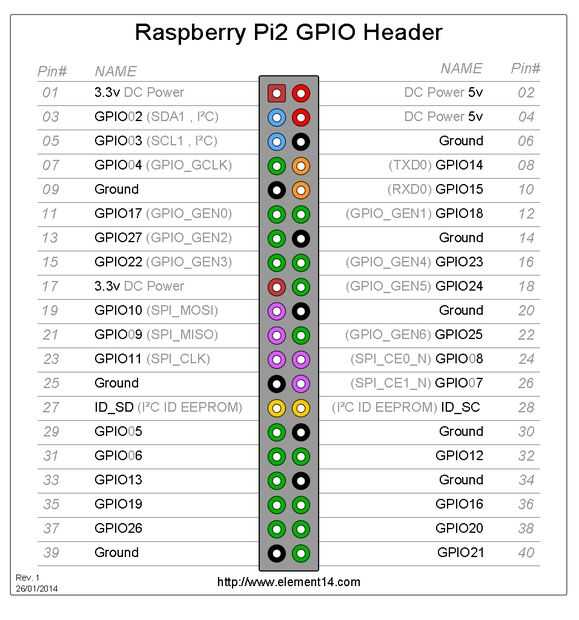

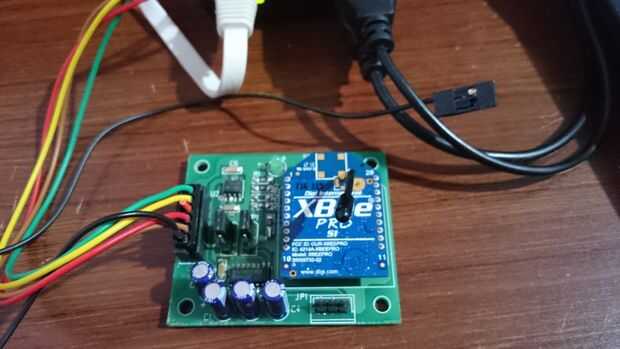

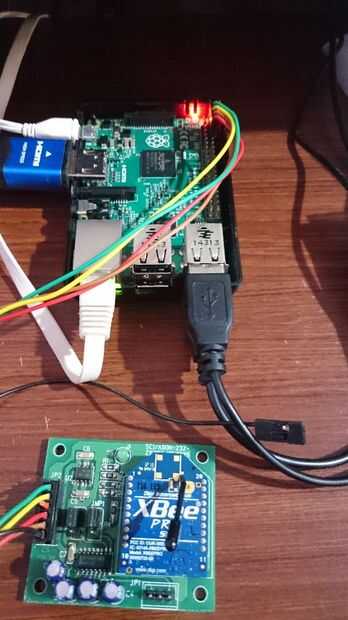

Haga las conexiones como se muestra en el esquema, tomar nota para cruzar los cables TX & RX entre el Raspberry Pi y el tablero de adaptador del Xbee. El poder de la Junta de adaptador Xbee TTL/232 se extrae de la Raspberry Pi 40 pines. Los pines 2,4,6,8,10 se utilizan para hacer las conexiones a la tarjeta de adaptador Xbee, pin 2 es un maniquí. Estos pernos parten exactamente el extremo opuesto de los conectores USB de Rightside según se mire en el Pi de frambuesa con Ethernet y USB tomas hacia abajo.

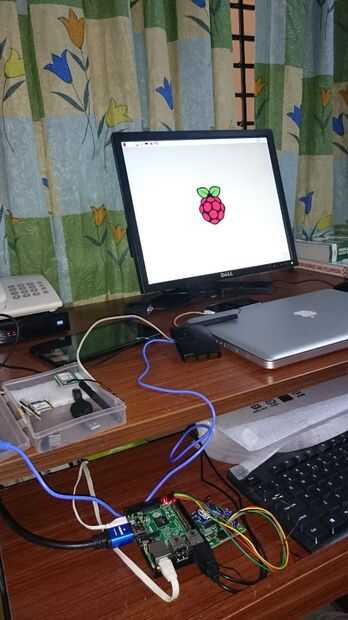

Una vez que todas las conexiones se realizan, encienda la frambuesa, la ser2net carga en el arranque para arriba automáticamente, los datos del socket TCPIP en 10.0.1.125:8080 se encamina al puerto serie conectado al Xbee, asimismo los datos procedentes de Xbee se encamina automáticamente a la toma TCPIP en 10.0.1.125:8080.
