Automatización del hogar con un Smartphone (TV, Arduino, luz, seguridad, proyector, reproductor de DVD...) (8 / 15 paso)

Paso 8: Construir el circuito

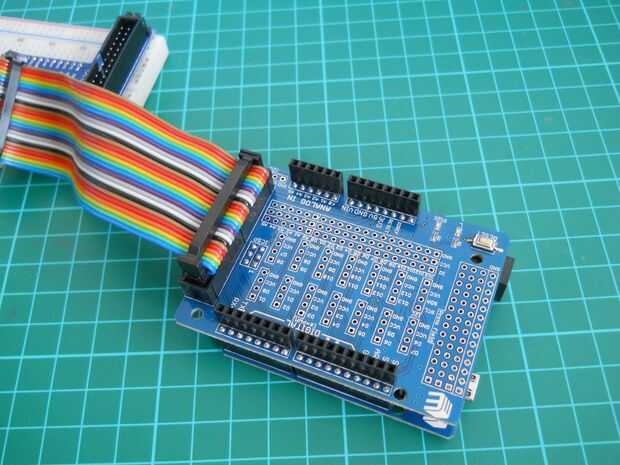

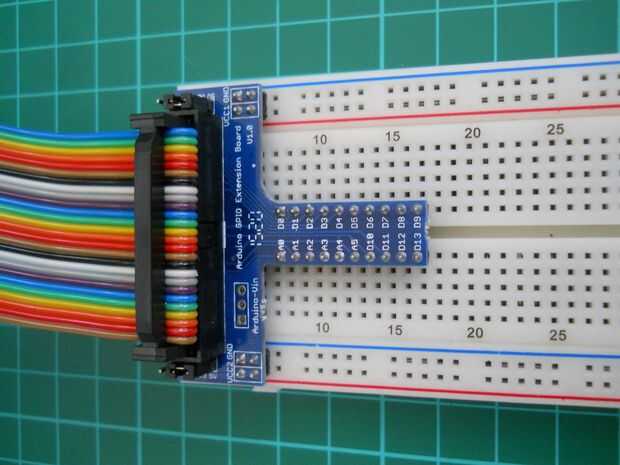

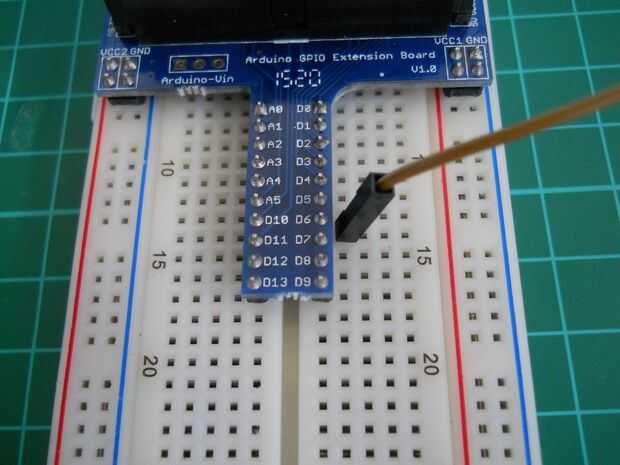

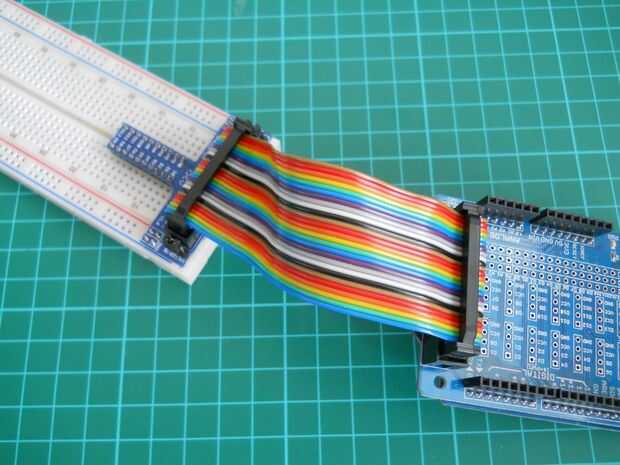

Uso un tablero de extensión porque es más fácil construir el curcuit con él.

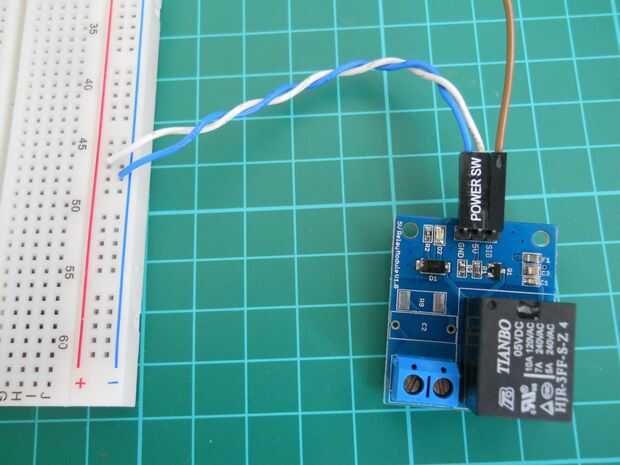

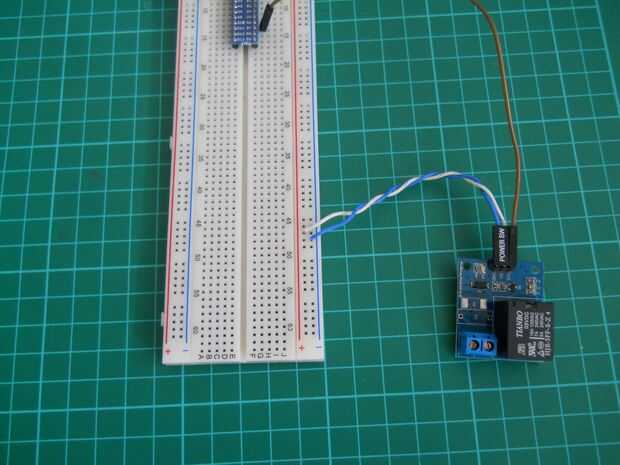

  1. Conecte el relé al pin 6 y el VCC y el GND

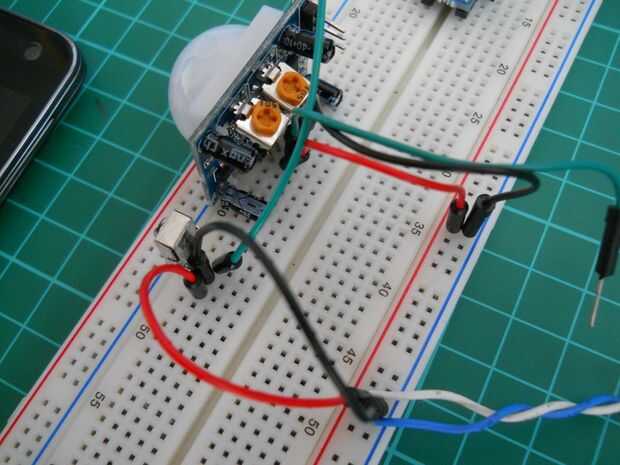

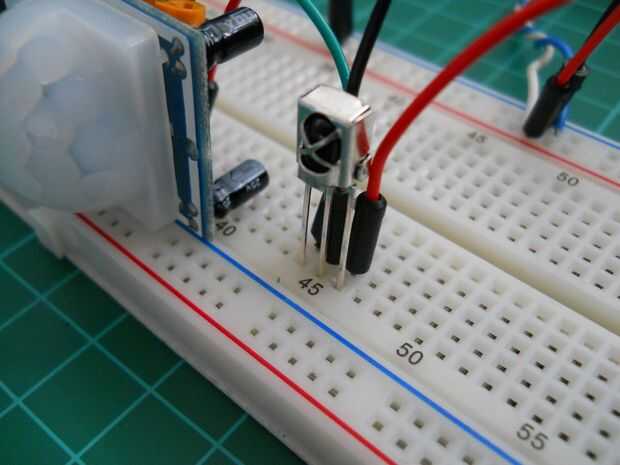

  2. Conecte el sensor de infrarrojos para el GND, VCC y el pin 11.

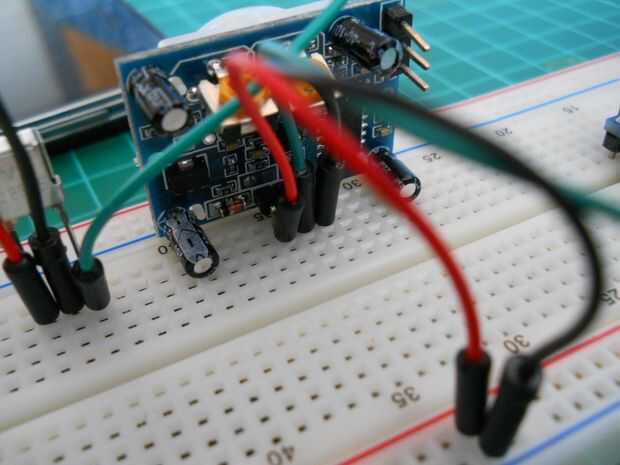

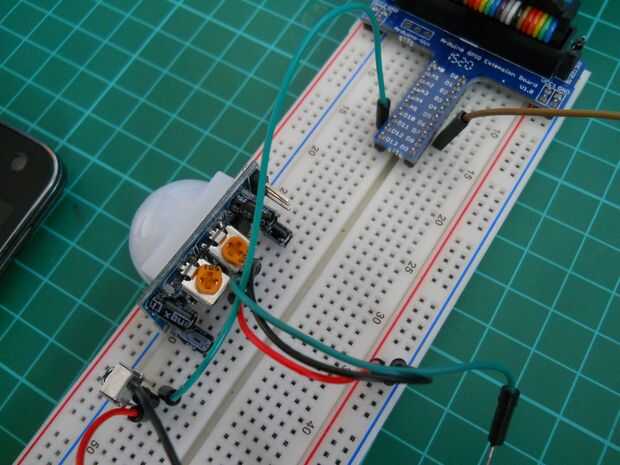

  3. Conecte el sensor de PIR también a GND, VCC y el pin 3.

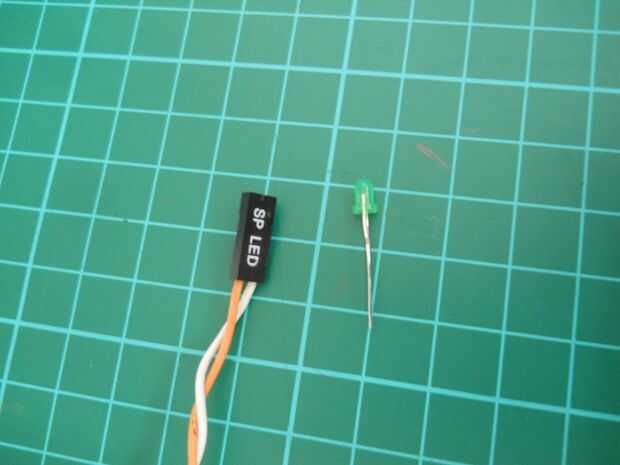

  4. El LED está conectado a pin 13.

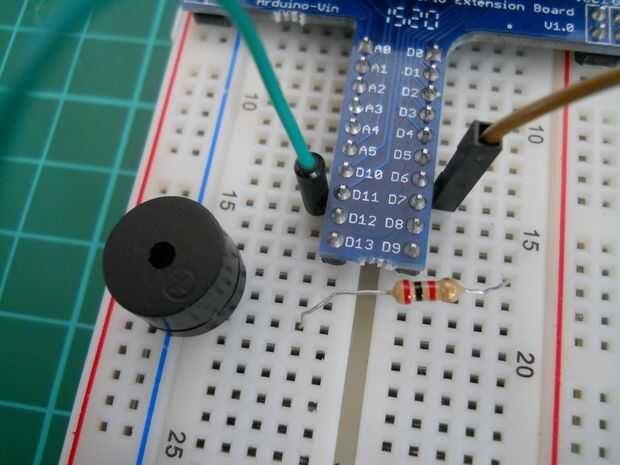

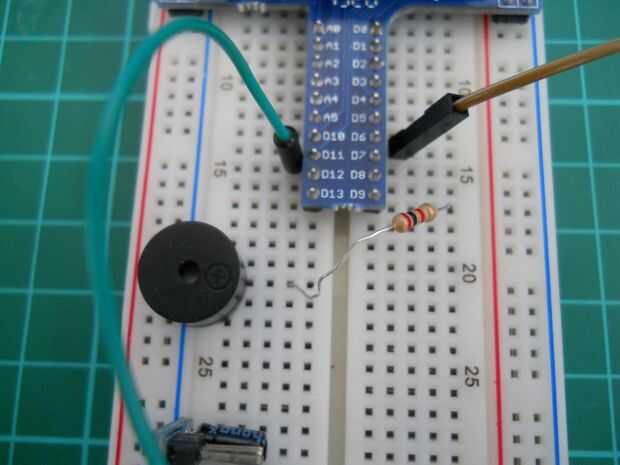

  5. Y por último Conecte el zumbador a través de un resistor de 220 ohmios para el pin 9.

Sí, he dicho que la parte de Arduino es fácil. Se trata de inspirar a hacerte hacer algo alucinante aparato.
