Paso 6: Diagrama de conexiones y Juntándolo todo
La primera foto adjuntada es un (mal dibujado en paint) diagrama de cableado para saber cómo configurar tu proyecto.
El botón tiene un terminal a tierra digital y el otro va a la entrada digital 2.
El Servo tiene negro a tierra, rojo para la fuente de 5V y blanco al pin PWM 9.

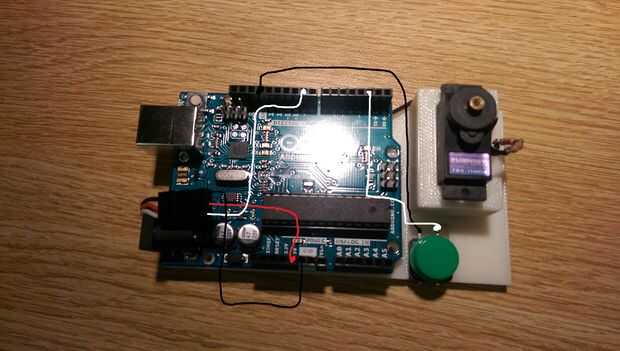

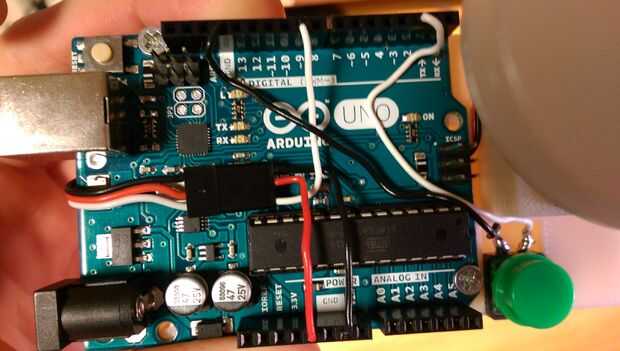

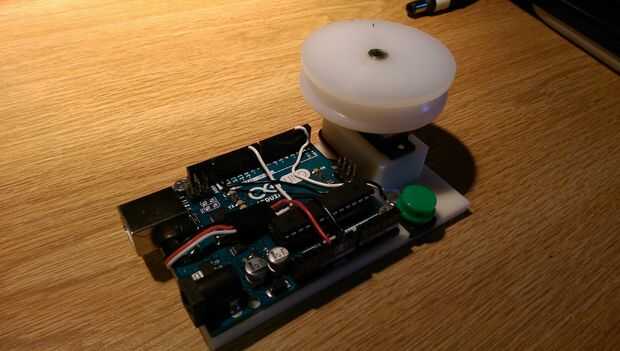

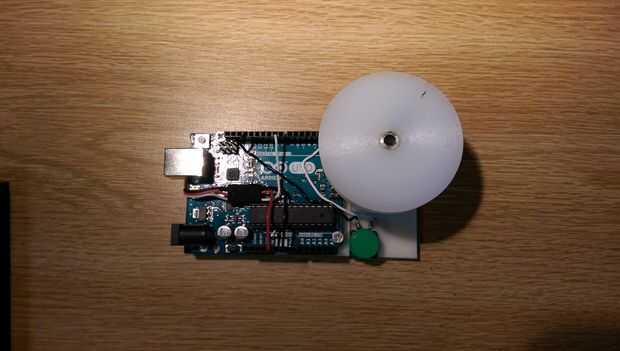

Sería más fácil basta con mirar el cableado completo (Foto 2) que el diagrama de cableado. Después de todo, es cableado, tomar sus destornilladores y algunos pegamento y apenas una pizca de imaginación y armar todo. ¡ Felicidades! Estamos casi listos.
