Noticias: En estos últimos meses he hecho algunos importantes correcciones y mejoras al código y al servidor Web del proyecto. Ver datura_mega_v19.ino para el último código.
El proyecto más funcional en internet, utilizarlo como un sistema de riego completo para su jardín, o utilizarla para el control de tu acuario, o simplemente para controlar cualquier tipo de dispositivos en el hogar. La imaginación es el único límite.
Características
- Programar Arduino
- Asignar un nombre a cada uno de 6 relés (se pueden conectar lámparas, bombas, elettrovalves, calentadores, etc.).
- Elegir entre modo manual y automático para cada relé
- Semana completa enrutamiento programación de tiempo (cada relé tiene su propia configuración del curso)
- Sensor de control (puede adjuntar hasta 6 sensor análogo y parámetros establecidos para controlar el estado de encendido/apagado, como un sensor de luz, o un sensor de humedad, ecc ecc)
- Web totalmente controlado
- Protegido con contraseña
- Temperatura, presión y humedad y registro
- DisplayDigital reloj con batería de respaldo
- Datos de la estadística de registro en SD (temperatura, humedad, sensor analógico de cada relé y el interruptor de encendido/apagado Estados)
Sí, sé que no es un proyecto para principiantes, usted necesita algunos conocimientos básicos de soldaduras para construir el proyecto y vas a tener que grabar sus propios escudos de Datura (planos de diseño disponibles para descargar) para conectar al Arduino, y usted tendrá que tener un poco de conocimiento de arduino.
PERO usted puede hacerlo! Y cuando termine, usted será la persona más feliz en este mundo, como era cuando construyó por primera vez. Implica un poco de solución de problemas, como se pueden encontrar diferentes componentes, o usted podría necesitar algunos ajustes, pero morder uno de los problemas en el tiempo y verás que realmente puedes hacerlo.

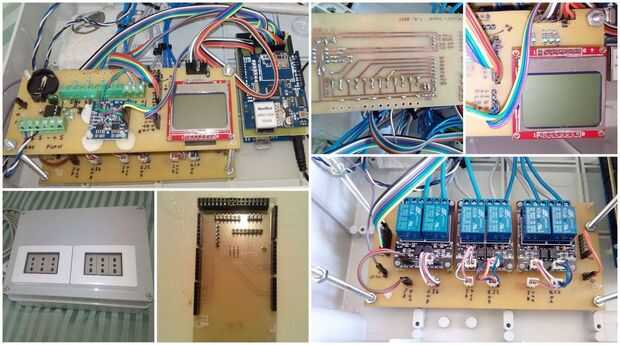

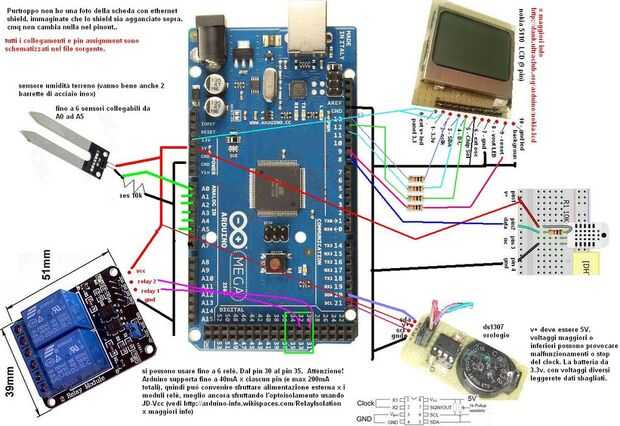

Simplificar, si conecta todos los componentes directamente a arduino (echa un vistazo a la foto), usted se preguntará que no necesita los escudos... ¿así, por eso necesita 3 escudos para construir? Porque puede erradicar una selva de lío de cables.
-------------
El objetivo del proyecto es simple. Imagine que necesita acción 2 bombas de agua y un par de ventiladores de flujo de aire y 2 lámparas. Puede utilizar una bomba (o un elettrovalve) para enviar agua a sus plantas y otra bomba para enviar agua fertilizada.
Cada relé puede ser programado. Como ejemplo puede establecer 12 horas de luz a las plantas y regar 2 veces, como en la mañana y por la noche. También puede conectar un par de cables a la olla, y los otros dos extremos a los puertos del sensor. Simplemente establecer humedad humedad, por lo tanto, si el terreno ya está mojado, disminuye la resistencia entre los cables de 2 en el bote y Datura no cambiará en el relé.
O imaginar tu acuario/terrario que tienes control. Puede conectar una bomba de filtración, filtro UV y temporizador set para esterilizar agua, lámparas, usted puede conectar una alfombra de calentador o un cable calefactor y controlar la temperatura del agua. Puede conectar un sensor de Ph y nitratos de regular. Constantemente puede controlar la humedad y la temperatura de su terrario. Puede también simplemente conecte las lámparas a las tomas de corriente y manualmente activar/desactivar desde internet.
Datura también utiliza una pantalla opcional nokia barato para mostrar toda la información sobre temperatura y humedad. Ver también toda la información de cada relé. Se puede establecer la velocidad de rotación de la información por parámetros.
Datura se permite para habilitar un log que escribir cada 30 minutos temperatura y relés de estado en un csv file (en la raiz de la sd), para que tenga toda la historia registrada. El escudo de Ethernet permite controlar Datura desde una página web simple y cómodo. También puede asignar una contraseña para proteger control de personas no autorizadas.

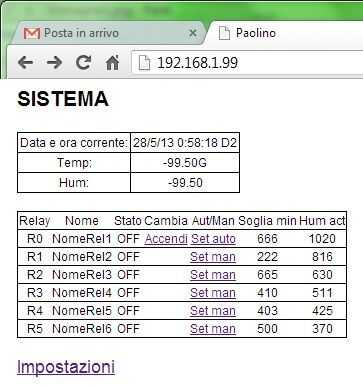

El control de la web es totalmente funcional y fácil de administrar. Costo total costo es unos 100€ o 130$. Tenga en cuenta que los componentes más caros son el Arduino Mega (20€), el escudo de ethernet (12€), caja (15€) y las tomas de corriente (20€).
