Paso 2: Construir el escudo
sí, a construir 3 escudos.
Todos la asignación de pin es incluida y explicada en el código de arduino conectado.

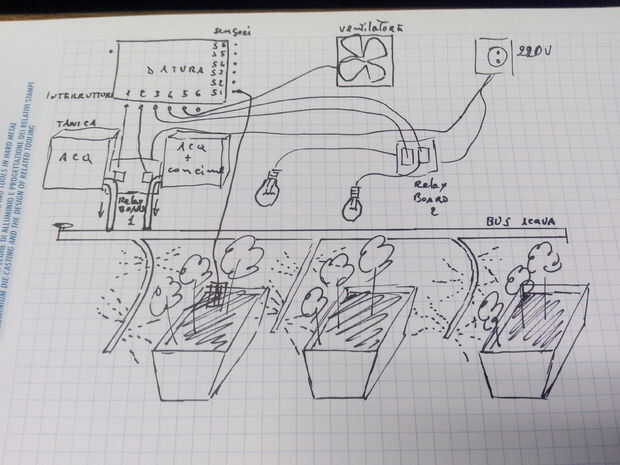

Escudo de Datura es simplemente un escudo del adaptador, entre arduino y Ethernet shield, que simplifican el arreglo de los componentes de cableado. Escudo de relé es un tablero que permite organizar el relevo en un cómodo desplazamiento. La Junta realmente simplifica su construcción. Escudo de sensores permiten para conectar el ds1307 reloj DIP de 8 pines, la batería de reloj y los conectores de todos los sensores externos que podría utilizar para mejor control de sus repetidores. También permiten conectar a la pantalla (en el pdf también pinté alternativas de conectores de la placa de exhibición, por lo que también usted puede cablear con un cable largo plano para colocar cómodamente en un panel).
Nota: nota que he añadido un externo ds1307 reloj Junta en el escudo como un vendedor de ebay me ha enviado por error en vez de desnudo paquete de la inmersión. No hay problema, sólo tiene que conectar los 4 cables a las cabeceras de pin en la pantalla prefijada.
Impresión y grabado Datura escudo, escudo de sensores y relés escudo
Usted puede encontrar fácilmente tutoriales detallados para grabar correctamente placas pcb, pero describiré rápidamente por la sencillez.
El PWB de la arena y limpiar la superficie de cobre con alcohol para quitar los arañazos y grasa sobre el cobre.
Imprimir los diseños de pcb y verifique el tamaño correcto (probar primero en papel normal y ver si cabe en la placa arduino). Imprimir en papel fotográfico glossy y utilizar hierro para transferir en la superficie de la pcb. Papel típicamente brillante necesita 6-7 minutos con la plancha a máxima temperatura, para transferir el toner a la placa. Utilice un trozo de tela entre la plancha y el papel. Mantenga oprimida y no pasa la plancha por lo menos durante 2-3 minutos, entonces usted puede suavemente pasa la plancha en círculos sobre pcb para dejar mejor la transferencia de toner.
Deje que el pcb se refresca abajo un poco, sumergir la placa en agua por algunos minutos, luego empezar a quitar el papel. Si todo ha ido bien, el toner debe permanece en el cobre. Utilice la pluma de cd para fijar las pistas si encuentras alguno roto. Utilizar guantes y un par de gafas y llene una caja de plástico con algún ácido, luego sumergir la placa en. Deje que el ácido coversPrint y etch Datura escudo, escudo de sensores y relés escudo completamente las juntas. Si te mueves constantemente el cuadro, el ácido eliminará el cobre expuesto en unos pocos minutos (15-30 minutos). OK, cuando termine, lave la placa y limpiar las placas del ácido con agua. Siga los dibujos y taladrar los agujeros para los componentes.
Colocar y soldar los componentes en las placas

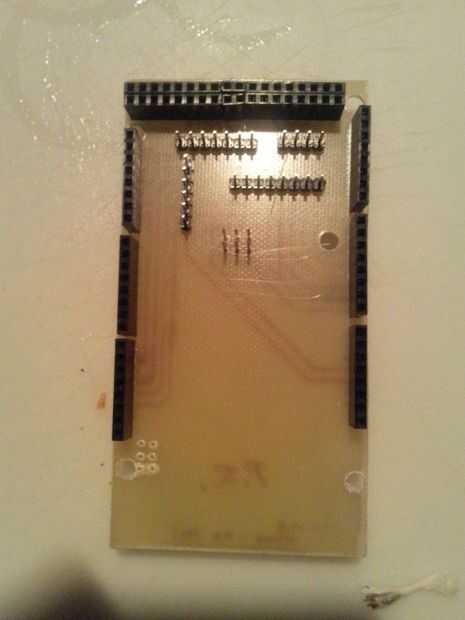

Partir de escudo de Datura y soldar todos los pines pcb con las patas largas y el conector icsp, luego las cabeceras de la pcb de la soldadura.

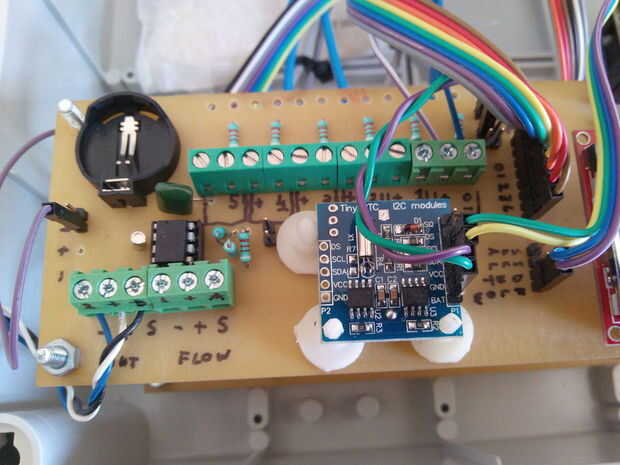

Soldar los puentes y los encabezados de pin en la pantalla del relé. Coloqué los pines del conector relé a izquierda y derecha de la pantalla, así que usted puede elegir conectar el piso sobre el lado que desee. Ahora Conecte los tableros de relés con los espaciadores de plástico. Usted encontrará que este arreglo es bastante fácil de manejar. Por fin tomar el escudo de los sensores y el zócalo de 8 pines de soldadura. Luego siga el portapilas (mantener un ojo a + y -). Ahora soldar los conectores verdes, que le permitirá conectar sensores analógicos externos eventual.
En el tablero también he añadido 2 más conectores, llamados A y B, en la parte inferior del tablero. El conector de B se utiliza para fijar el sensor de humedad/temperatura de DHT22, y el conector es para uso futuro (control de flujo).
Completa el tablero por juntar todos lo restantes jefe del pin de necesarios como ves en las fotos.
NOTA: Si tienes una pantalla diferentes ver el pinout antes de conectarse el escudo. Pines se muestran en el encabezado del código arduino. Por supuesto, antes de encender el arduino, comprobar todos los escudos y las conexiones para los errores y probar con un multímetro para cortos. En primer lugar, si encuentras cortocircuitos entre + y tierra, bien... algo salió mal... para resolver el problema antes de alimentar el arduino. Comprobar es mejor quema un componente y a la espera de otro envío.
Cuando esté seguro de que todo está bien, puede alimentar en el arduino. y sube un bosquejo simple ejemplo como parpadeante led. Si todo está bien, entonces puede ir al siguiente paso.
