Paso 7: Automatización: construir el controlador
Lista de compras:
Todas estas partes juntas cuestan alrededor de 25 dólares.
No incluyo las piezas pequeñas como alambre y leds aquí.
- Clon de Arduino nano, uno funciona también
- Arduino nano protector de bornes
- Wemos D1

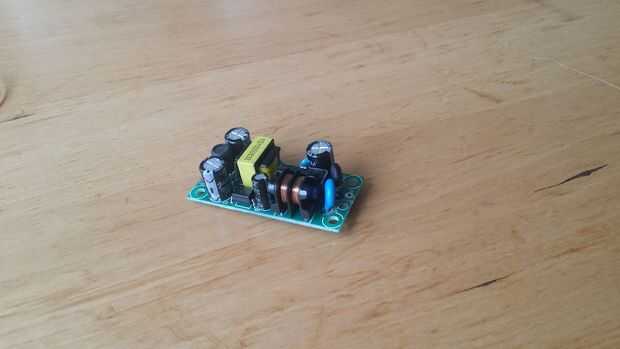

- Convertidor DC AC que probablemente podría salirse con un ma 700 más barato uno

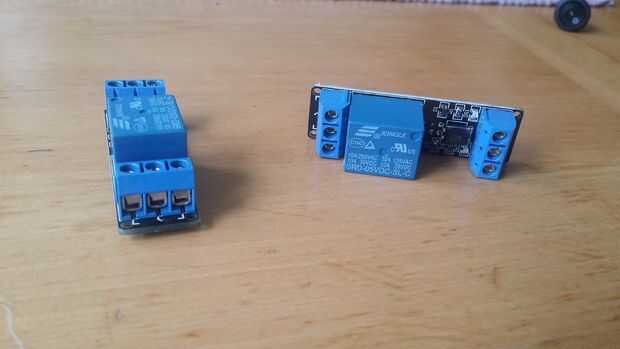

- 2 relés

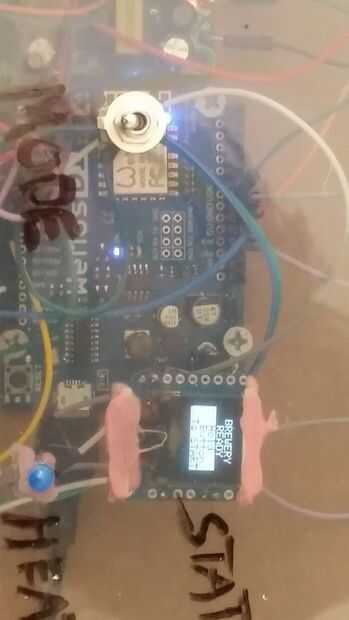

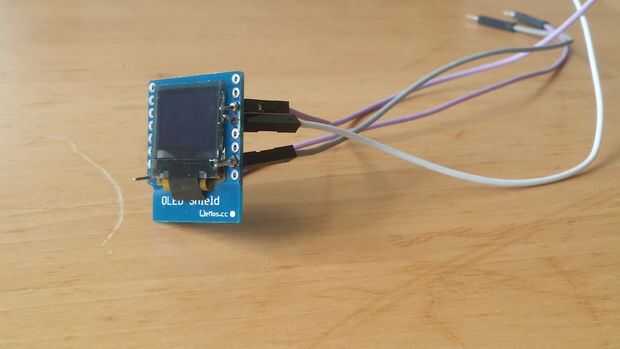

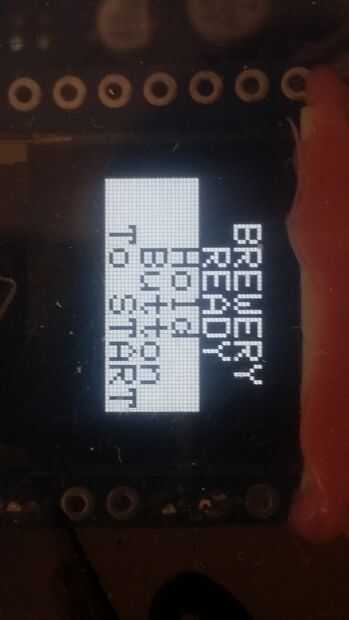

- Pantalla oled de Wemos

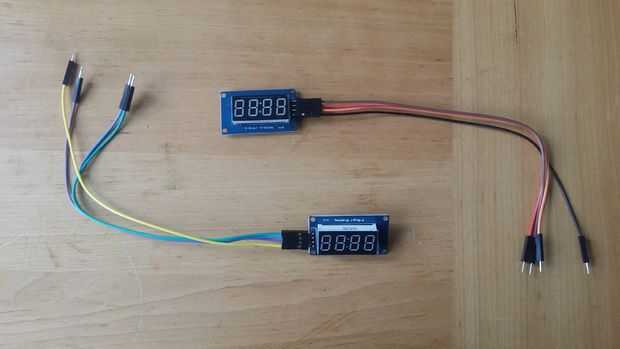

- 2 cuatro pantallas de dígitos
- interruptor de circuito

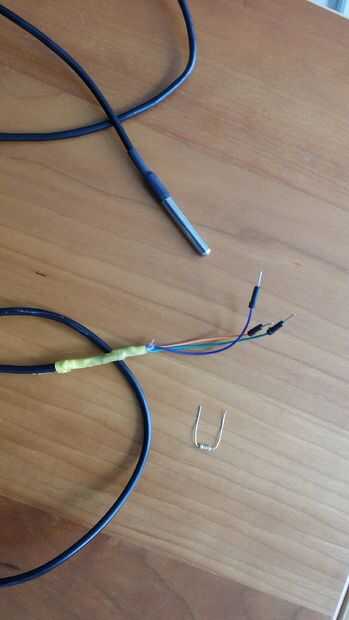

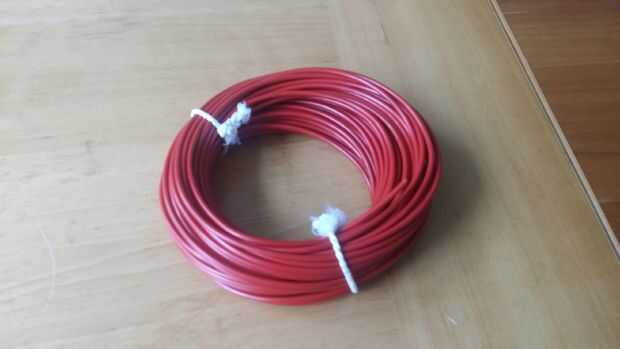

- Sensor de temperatura resistente al agua - aviso necesita al menos 2 metros de cable

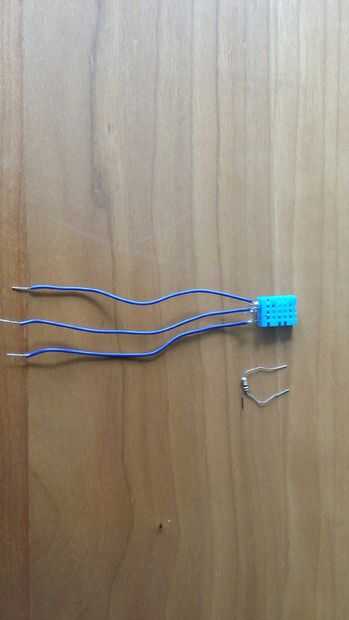

- Sensor de temperatura y humedad de DHT 11
- resistencia de 10 k y 4,7 k

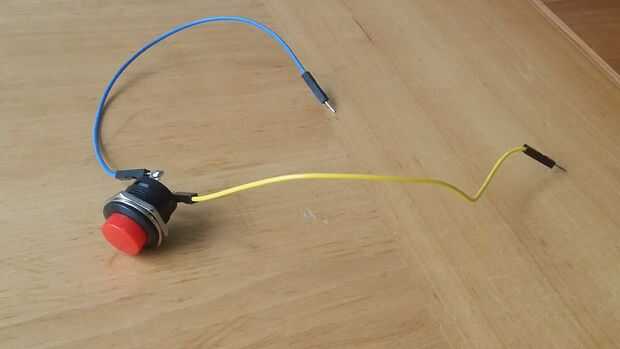

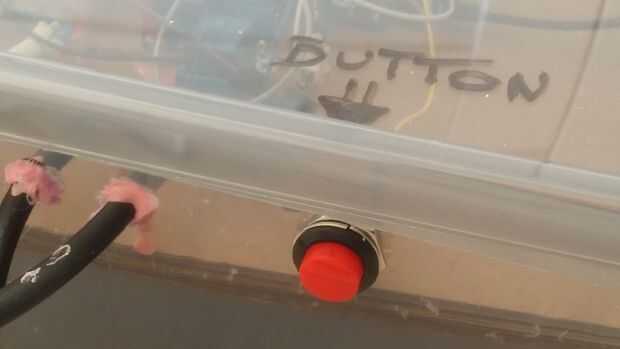

- pulsador grande

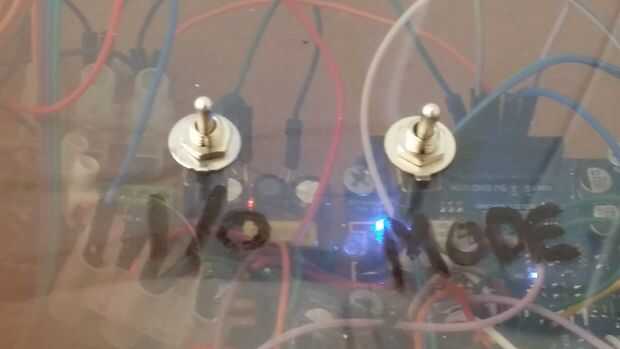

- 2 botones de alternar

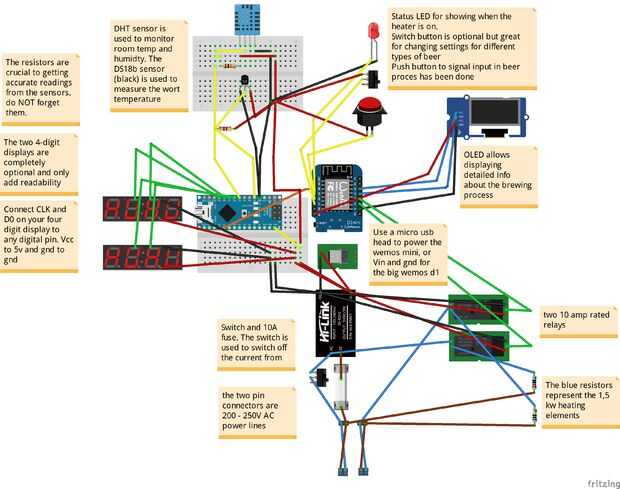

Por encima de la lista de compras con todas las partes cruciales que compré. En pic 1 encontrará el esquema que muestra cómo montar todo. Os lo adjunto también en formato pdf para la visión de calidad superior. Si usted tiene alguna pregunta sobre esta parte, sólo los post en los comentarios y se aclaro.

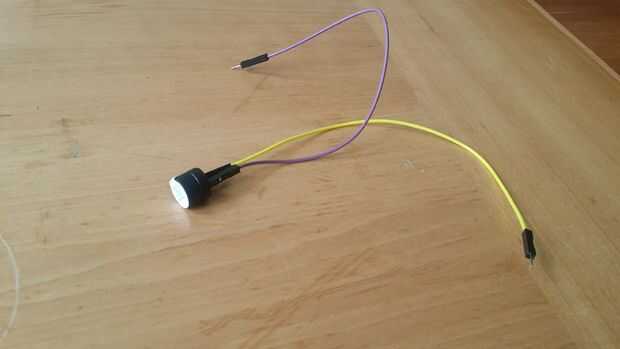

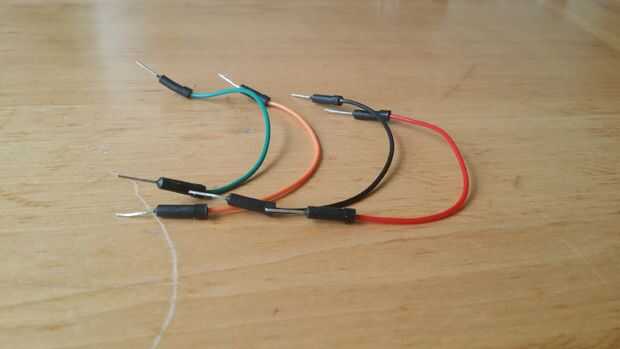

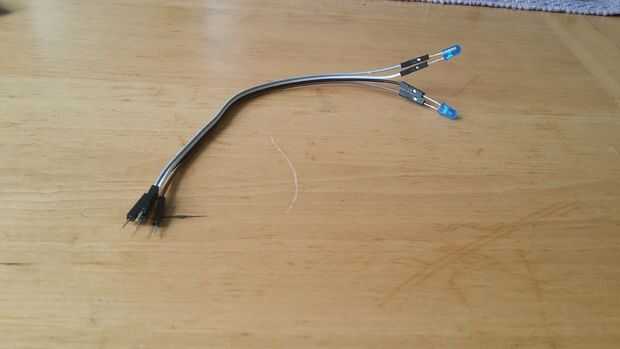

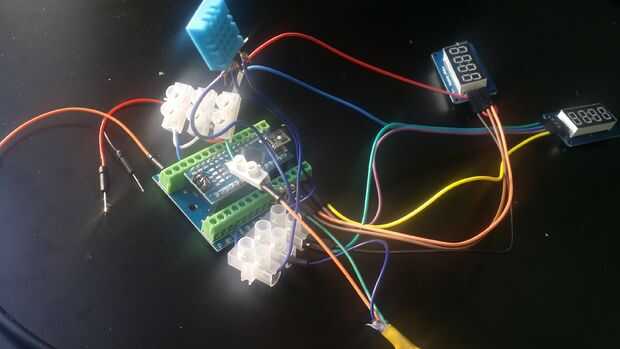

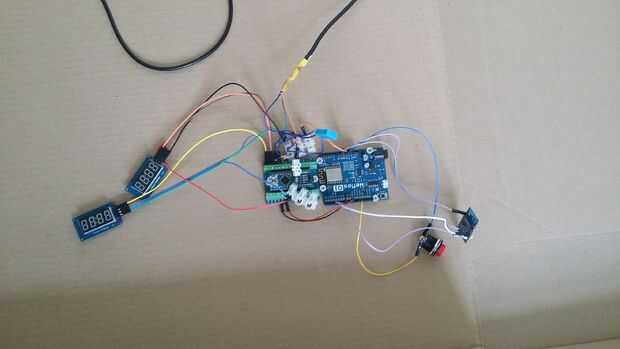

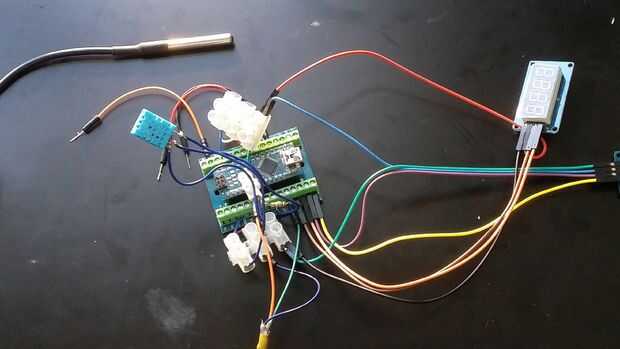

También he añadido fotos de mi propio proceso de montaje. Yo primero soldar los cables a todos los componentes del tablero de instrumentos, después me fijo todo con terminales de tornillo. ¿Por qué terminales de tornillo? Porque son de fáciles y rápido, son sólidos y lo más importante, permiten tweeking y modificaciones futuras. Cómo hacer es totalmente hasta usted. Los puristas entre los probablemente se van a soldar. Usted podría también hacer un pcb. Como un principiante puede utilizar un protoboard y pegamento caliente.

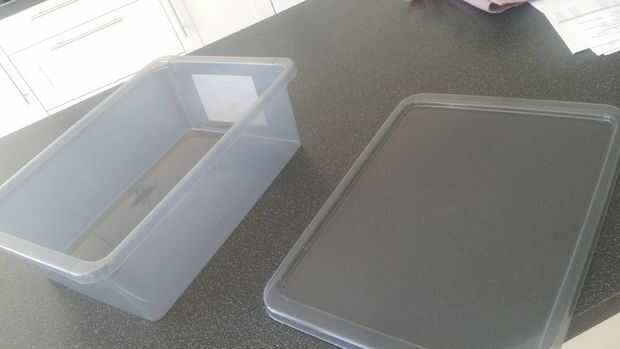

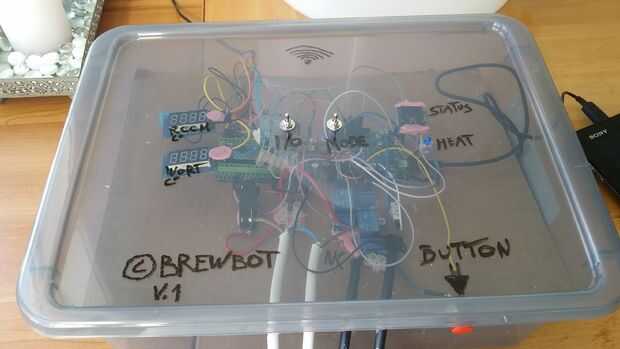

Os adjunto todo a tres capas de cartón que pegan. Lo hice con tornillos y pegamento caliente. (color de rosa caliente pegamento porque me hace sentir sexy cuando lo uso!). Mi caso/caja es una caja simple de 10 litros en la ferretería que algunos agujeros perforados en. Cuando se trata de cass te recomiendo que compres una más grande que usted cree que necesita. Comencé con un 1 litro en donde estaba tratando de meter todo en, pero simplemente no es divertido. Ir más grande, pasa.
Algunas notas adicionales:
-Las conexiones de alimentación de CA que hice de 2 pc cables de alimentación que corté por la mitad.

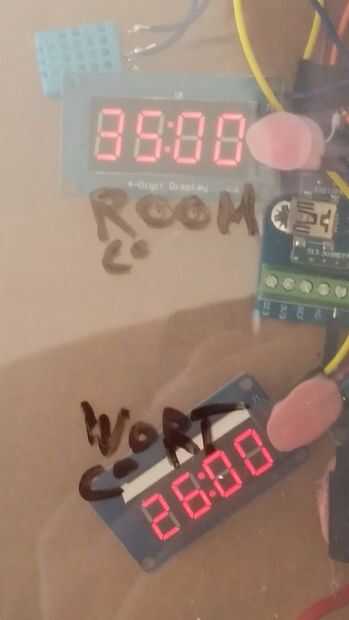

-Puse mis pantallas en el interior de mi caja, así es menos chapoteo agua prueba

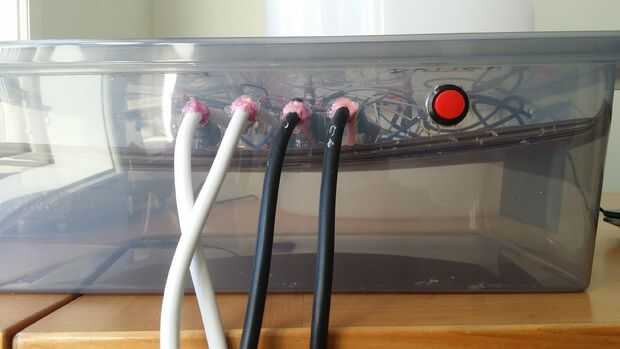

-Pegué todos los agujeros de cable cerrados para que cables no se filtran y para hacerlos impermeables, en caso un chapoteo nunca golpean. Para mi que ya habia pagado!

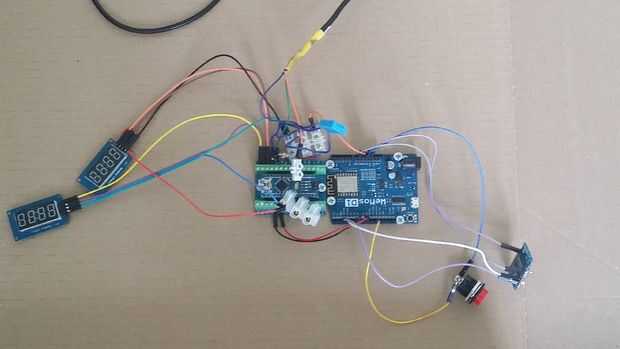

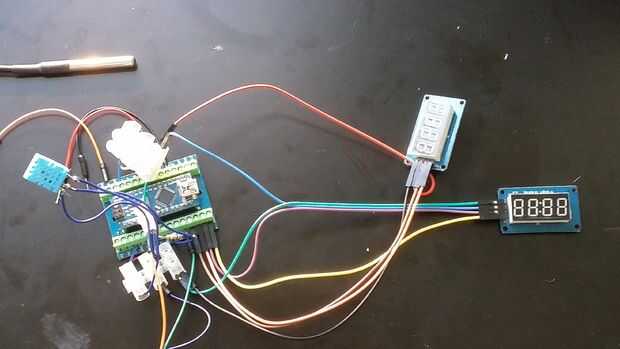

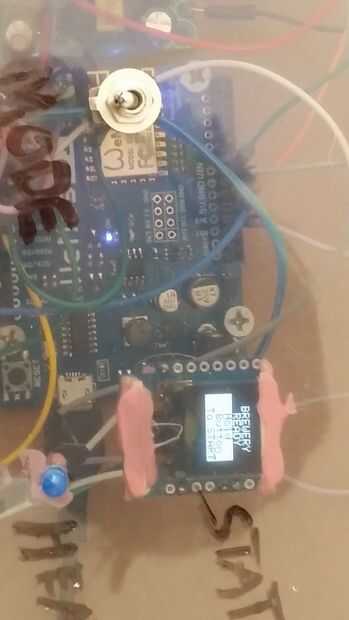

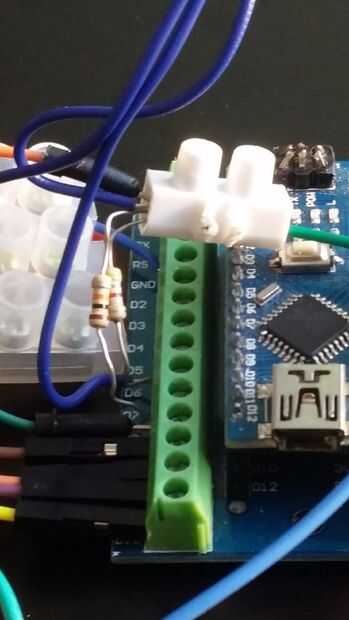

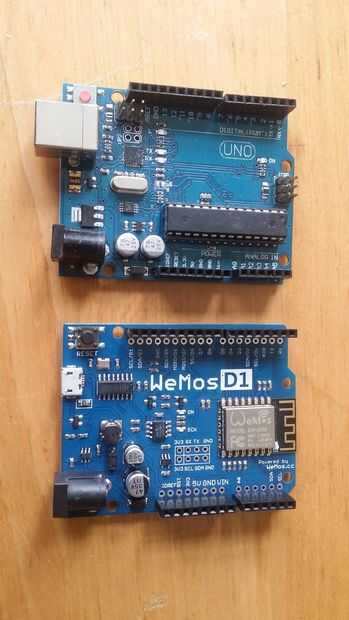

-En los esquemas u ver un mini de wemos d1 y un arduino nano. En la primera foto un arduino uno y wemos d1. No importa qué combinación de wemos y utilizas uno/nano. Me conformé con la d1 wemos y un nano con un blindaje de terminal de tornillo porque es más fácil de conectar cables. Realmente lo recomiendo!
-en lugar de un fusible, utiliza un interruptor de circuito de 15 amp
Para obtener algún conocimiento extra e información sobre cómo funciona el circuito, también debe comprobar hacia fuera mi otro instructivo que utiliza el mismo circuito. Voy a explicar las cosas con más detalle allí.
