Paso 3: montaje

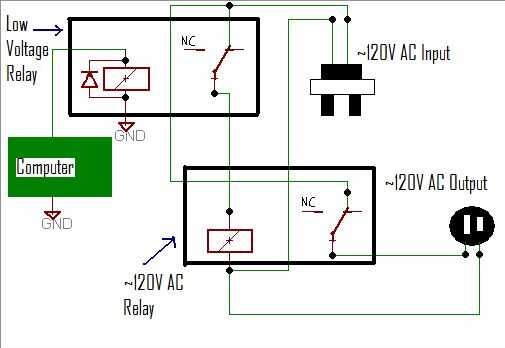

IMPORTANTE: Los relés se muestran en la posición ON (mi error). Asegúrese de alambre para que los circuitos quedan normalmente abierto y cerrado cuando se activan los relés. Además, los cables que cruzan entre sí pero que no tienen un punto negro en la intersección significa no conectado. No conecte los cables juntos o se fundirá el enchufe de pared en tu casa!!!!
Consejos:
- En las áreas marcadas "NC", significa "Sin conexión" para todos los que no saben

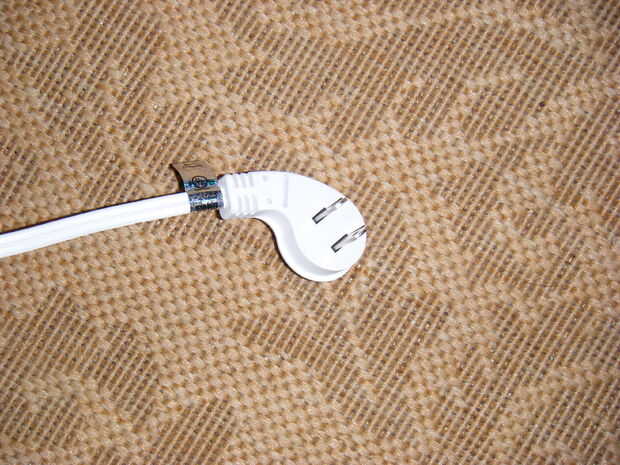

- El ~ 120V CA es simplemente la pared jack del cable de extensión

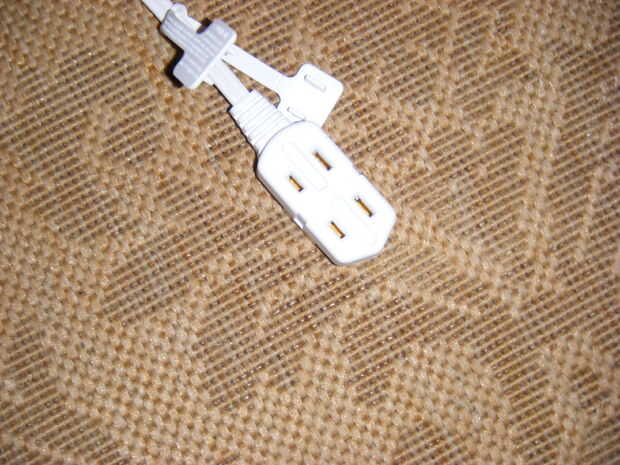

- El ~ 120V salida es simplemente el portalámparas de la extensión
- El diodo conectado al relé de baja tensión a veces se incluye dentro del relé, pero en este caso yo simplemente accidentalmente lo dibujó dentro de
- Las pequeñas cajas rojas dentro de cada relé representan las bobinas
La razón que necesitamos utilizar un transistor TIP120 es porque no puede conducir su ordenador o el microcontrolador promedio > máximo 40ma. El relé de baja tensión necesita más corriente para activar.
Aquí están siete pasos para hacer este adaptador:
1. Corte el cable de extensión en la mitad, los extremos del empalme y estaño con un soldador

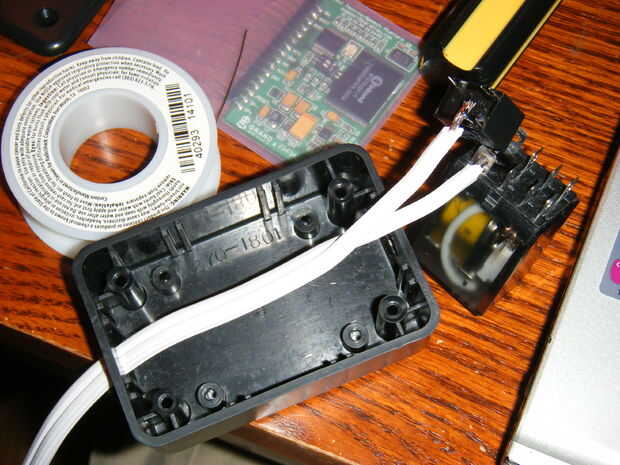

2. Perfore dos orificios en el gabinete para insertar los extremos del cable de extensión en

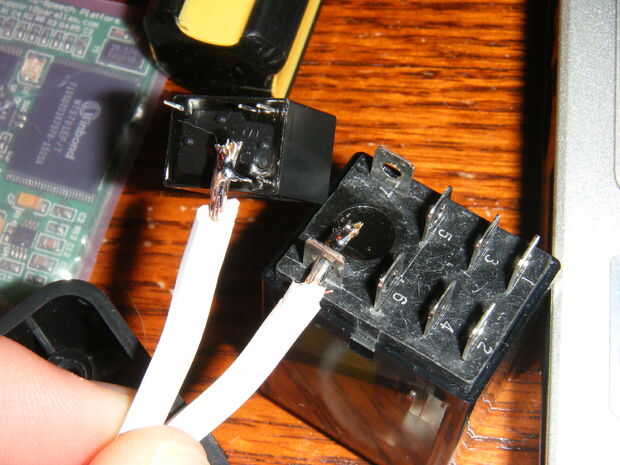

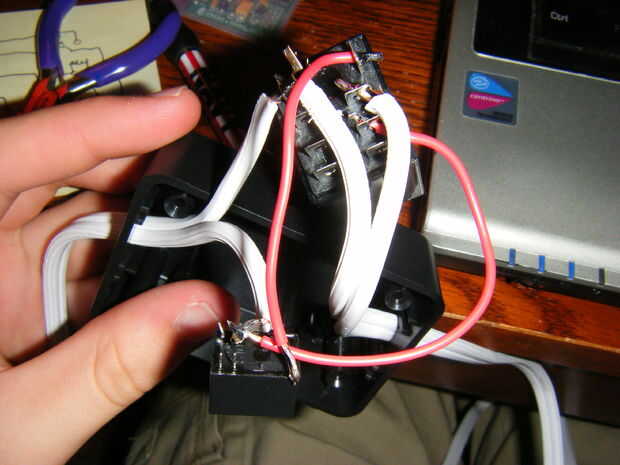

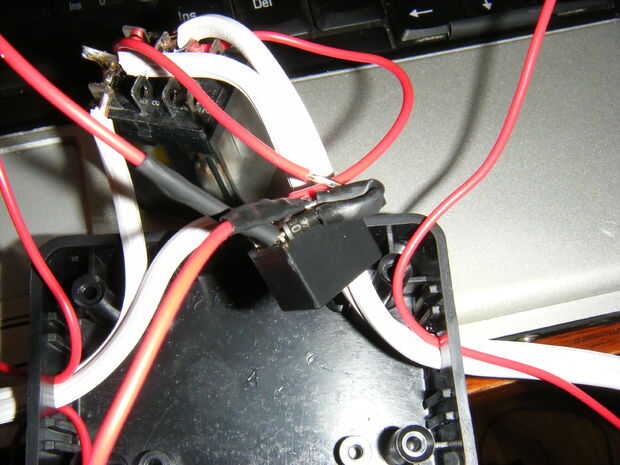

3. hacer todas las conexiones, usando calor tubería del encogimiento del si es necesario para el circuito de relé
4. hacer todas las conexiones para el circuito de transistor
--> Esto se puede hacer en un protoboard externo (fuera de la caja de relé), o PCB (placa de circuito impreso/perforada)

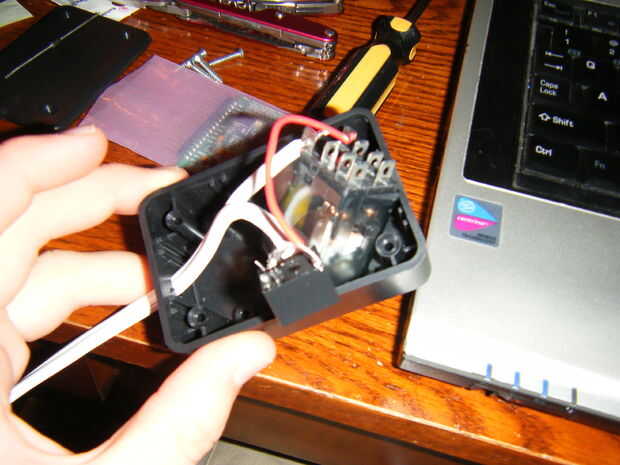

5. Asegure los relés, si es necesario (todo Acomódesela en la mía por lo que acaba de cerrar la tapa y todo cabe)
6. ejecutar el líneas de tierra y CONTROL de caja (estos conectan al computadora/microcontrolador)
7. Cierre la caja
