Paso 1: Materiales y herramientas
Electrónica básica y habilidades de soldaduras son necesarios. Aunque pequeños casos requerirá abarrotar todos los componentes juntos haciendo el proceso un poco más difícil, más casos permitirá más fácil soldar y configuración.

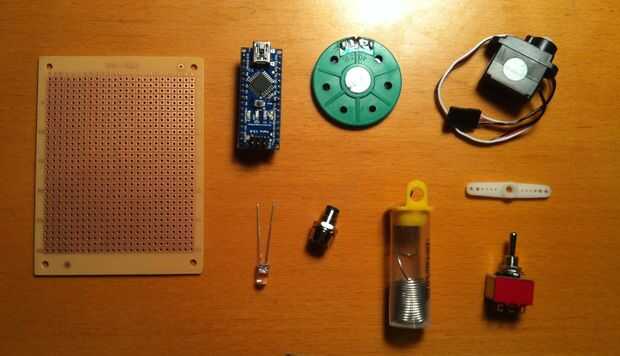

Aquí va la lista de materiales:
- Un caso: nada grande hará estabilidad suficiente y con algunos para que no caiga cuando se mueve la bolsita de té. Usé una vieja caja de madera tenía por ahí (17.5 x 8 x 6,5 cm), y pintado blanco se ve bastante bien. Por supuesto, es posible construir tu propia caja de madera desde cero con el tamaño deseado o 3D imprimir ;) Puede que también desee algunas piezas de carpintero para hacer la caja más elegante, como las bisagras y cerraduras de pecho.
- Arduino Micro o Pensión compatible. Cualquier otra placa Arduino hará también, pero teniendo en cuenta su tamaño y el hecho de que sólo necesitamos unos alfileres y no dibujo actual grande, Micro es el mejor adaptado. El proyecto puede ser fácilmente alimentado a través de cable USB y adaptador de CC.
- Motor servo micro lo suficientemente grande como para soportar una bolsita de té húmeda en el extremo de la palanca (torque extra). Usé un poco grande para asegurarse de que funcionaría, pero probablemente no habrá ningún problema con el generalmente los micro. Ellos generalmente vienen con varias hojas, elegir el plano y recto.
- Altavoz pequeño imán con dos alambres de conexión, incluso las muy pequeñas deben producir sonido lo suficientemente audible como para fines de alarma.
- 3 posición Mini interruptor, con 3 pines es perfectas, ya no necesitamos los canales extras (6, 9 pines). Un
![]()
para hacer más fácil la vida del interruptor. - LED de estado, cualquie color cualquie tamaño como usted:). También necesitaremos una resistencia apropiada para atar con alambre en serie con el LED, usted puede utilizar esta Página Web para calcular el valor de la resistencia (mirar el voltaje y la corriente especificaciones de su elegido LED, teniendo en cuenta que tu Arduino proporciona 5V).
- Bisel de Led, para que se vea bonito.
- Un circuito de soldar los componentes, suficientemente pequeños para caber en tu caso y suficientemente grandes para contener todo. También los cables, los cables de puente pueden ser confortable para su uso con el servo.
- Cualquier tipo de palillo plano para adjuntar a la hoja de servo, dimensiones varían dependiendo de su configuración. Se puede cortar una hendidura en el extremo suelto para sostener la bolsita de té. Utilicé un palo del médico (13,5 cm), los utilizados con los niños para echar un vistazo a su garganta.
Y por último, la lista de herramientas:
- Cautín y soldadura de alambre
- Según el caso, sierra para madera o máquina tipo dremel
- Taladro
- Palos y pistola de pegamento térmico
