Paso 3: Preparar la platina y coloque los componentes

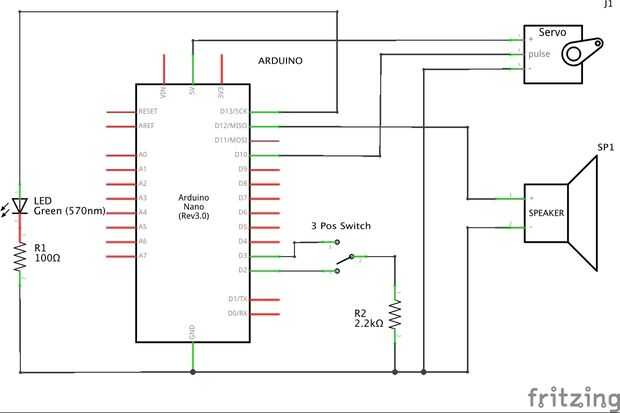

Encontrar adjunto los esquemas, ten en cuenta que dependiendo de su elección de Arduino, la distribución de pines puede variar, localice los pernos apropiados y rewire en consecuencia.
Tu Arduino debe caber en la placa de circuito, y un truco que me salvó algún tiempo es para insertar los cables en el mismo agujero de la placa como el correspondiente pin de Arduino, que forma el tablero entero cabe firmemente y es suficiente para soldar unos pines para obtener un circuito estable y seguro.
Nota: puede que necesite cambiar la resistencia de LED como se menciona en la sección de materiales.
Nota: puedes cambiar pernos, nada entre D1 y D13 (o los pines digitales disponibles) deberían funcionar simplemente cambiando las declaraciones de pin en el código.

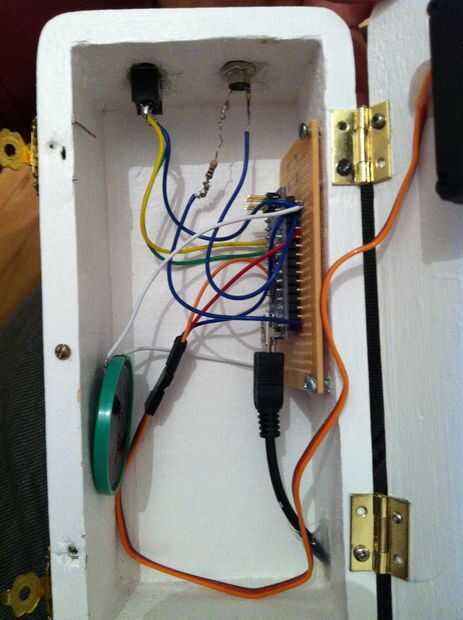

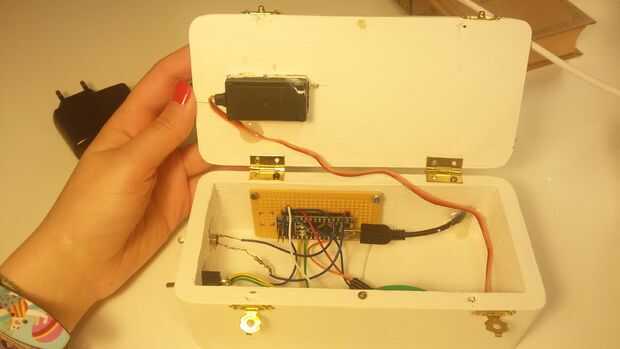

Una vez todo soldado y colocado, es hora de fijar los componentes en el caso. La mayoría de circuitos cuentan con orificios de esquina que se pueden utilizar fácilmente para atornillarlo a la parte interior de la caja. Interruptor y led bisel se fijan mediante tornillos y tuercas. El orador puede fijarse a la pared interna con una gota de pegamento térmico.
