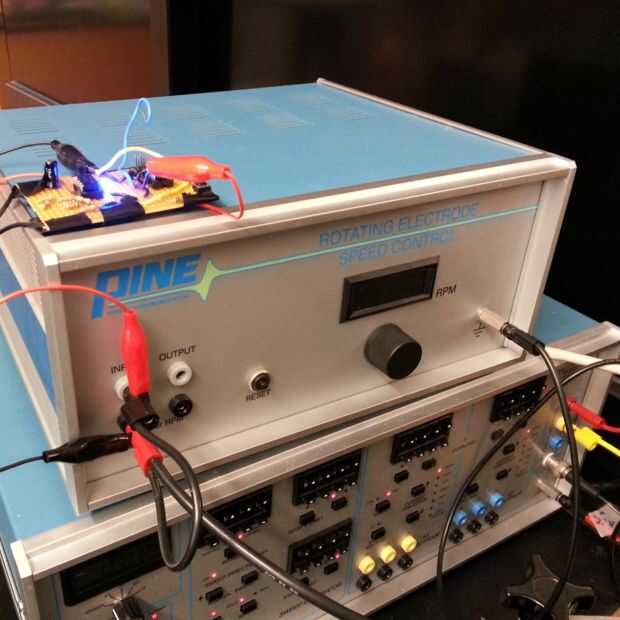

Paso 5: Conexión a instrumento
Para ejecutar esto junto con el software, todo lo que tienes que hacer es presionar el pulsador en el circuito para empezar los temporizadores al mismo tiempo, presione el botón "realizar" o "ejecutar" en el lado del software. Usted puede entonces cola los experimentos que usted necesita en el software y se corren uno tras uno al otro (este apoyo ya está disponible con software de secuelas). En mi caso, realizar el primer experimento a 2500 rpm, la segunda en 1600 rpm, entonces 900 rpm, 400 rpm, 100 rpm y finalmente 0 rpm. Estos números son sólo para hacer cálculos más claros para el análisis.
Todo lo demás debe funcionar en su el propios desde aquí! Volver a la mitad una hora o así y todo su trabajo se hará para que la muestra! Esto puede ahorrar mucho tiempo en el laboratorio ya que no eres capaz de cambiar los experimentos como rápidamente con la mano y además te permite trabajar en otras cosas mientras se están ejecutando automáticamente. En general, este dispositivo simple me ha salvado varias horas por semana de trabajo!
* Cabe destacar que se puede cambiar el pre-escalador en el instrumento para cambiar la ración de mV a rpm. De forma predeterminada se establece a 1mV = 1 rpm. Esto es lo que utilicé, así ya perdido resolución de tensión como acercó a cero.

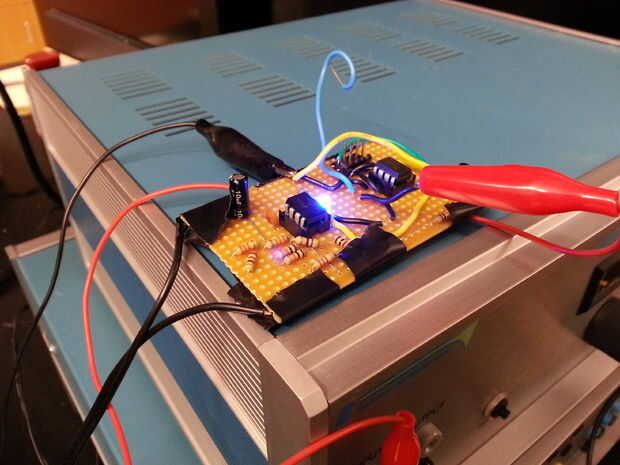

* te darás cuenta el LED y el extra viruta del IC en la placa de circuito, este es el viejo contador de tiempo de 55. El chip 555 allí no está haciendo nada excepto parpadear a 1Hz en el ciclo de deber del 50%. Es solamente allí porque no tenía ganas de tomar de nuevo hacia fuera (se ve bastante).
