Paso 3: Miedo Terry Audio Junta

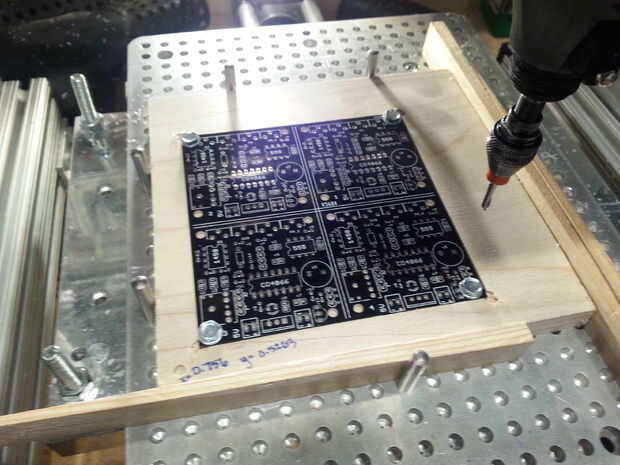

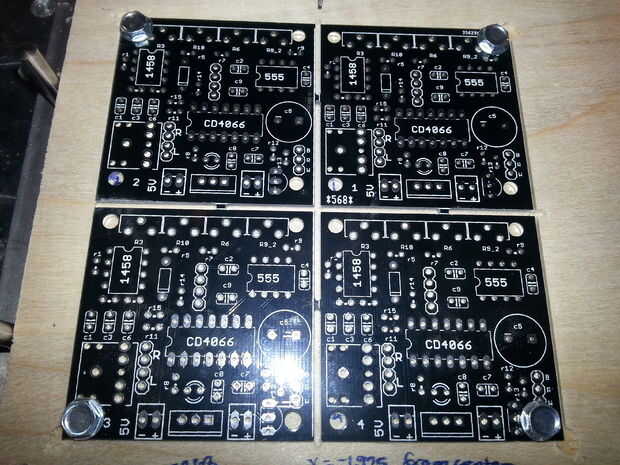

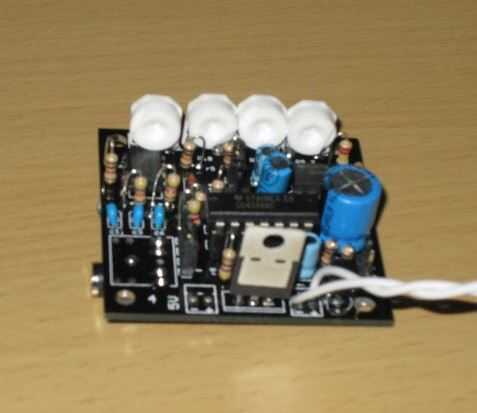

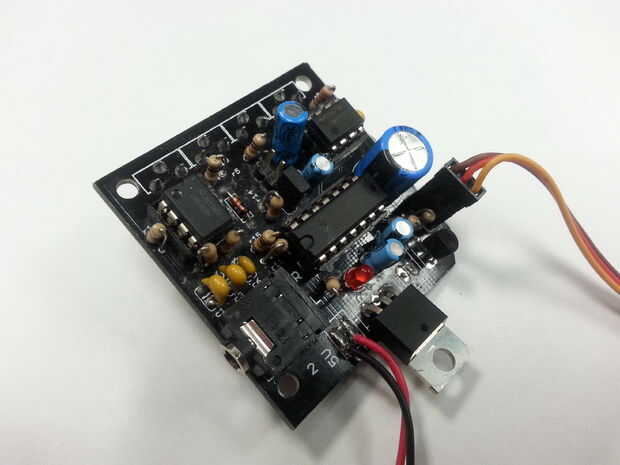

Este es un circuito popular de la comunidad de bricolaje Halloween para hacer una proposición hablar. Es un circuito de probador de servos modificados y cómo hacer la versión original es cubrirse en La página de Halloween de miedo Terry. Yo y unos amigos querían una versión mira más pequeña, más bonita, que caber dentro del cráneo con otros circuitos y no rompa el Banco. Así que hicimos el esquema y PCB en el cad de águila, paneles y un grupo a través de DirtyPCBs.
He incluido el esquema, diseño y la original Gerber que presenté a la casa de Consejo en caso de que usted quiere tener su propio PCB hecho. (Obtendrás 40 con los archivos ha incluido, pero no vendrá individualmente separados). Si no quieres pasar por ese proceso, o espere que tiempo estamos dispuestos vender nuestros tableros extras y si hay suficiente interés podemos poner un kit de juntas (Obtuve permiso de miedo Terry para volver a venderlos a principios de año, así). Si usted planea su propia versión de giro altamente sugeriría agregar en las actualizaciones de esquema como lo hicimos como se describe en la página de audio de miedo terry.
Como una palabra de advertencia que estamos editando los archivos he compartido aquí con mejoras en el espacio y el enrutamiento para facilitar a la Junta a soldar y usar. (Los potenciómetros del punto interior en la actualidad, mi mala). También tengo otro diseño con algunas de las mejoras como parte de mi tablero de control de 3 ejes y la interfaz de TBD380 si alguien quiere seguir la porción del cráneo de 3 ejes también.
Si se sienten intimidados por soldadura pero aún quiere un tablero muy bien hecho y están dispuestos a caballo $ 60 puede comprar un tablero de miedo Terry completado a través de diseños de cowlacious.
Pasos son bastante sencillos aquí:
1) obtener Consejo (si quieres comprar uno de nuestro extra de sólo PM nosotros, tenemos unos kits y placas de crudo por unos pocos dólares.)
2) soldadura con las instrucciones que he puesto en las imágenes de arriba.
3) en el circuito de prueba!
