Paso 4: Montaje tablero de miedo Terry Audio
Hemos incluido un archivo de Excel con los designadores de referencia y lista de piezas para todos los componentes en el PCB.
Esto es donde va a ser útil tener un soldador y soldadura básica herramientas. Si no sabes cómo hacerlo a través de orificio de soldadura aquí es un enlace a un tutorial que ha elaborado Sparkfun.
https://Learn.Sparkfun.com/tutorials/How-to-SOLDER...
Recomiendo que empezar con las resistentes y condensadores primero.

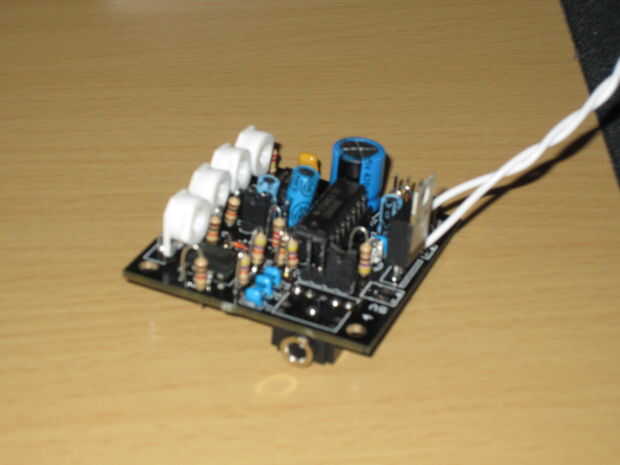

También como una nota lateral, colocamos el canal derecho izquierdo seleccionar a cerca de los auriculares en el tablero. Así que para mantener tan pequeño como sea posible soldar a los auriculares en la parte posterior del PCB como se muestra en la imagen. También por favor, asegúrese de leer las notas en la hoja de cálculo sobre que conducen son tierra para las tapas. La nota sobre el lado del cátodo del LED es incorrecta, que el cátodo o pata corta del LED va a la izquierda no la derecha. La imagen que he incluido arriba es correcta.
