Paso 5: Diagrama esquemático del circuito y construir

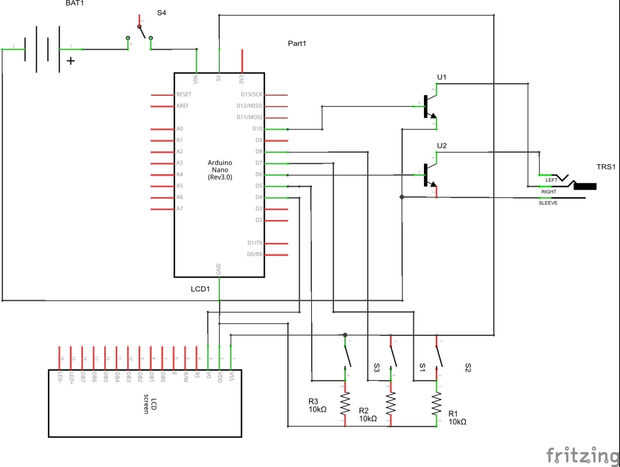

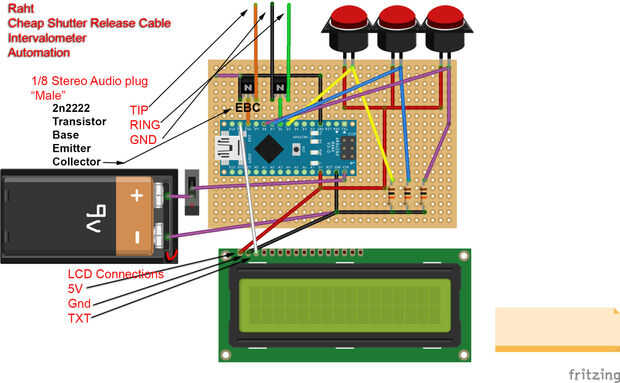

Permite obtener el Arduino a la placa por lo que podemos empezar. Elegí un pequeño trozo de placa y sólo había soldado directamente a todas las partes a través de los agujeros y a los pines de arduino nano. Todo esto se colocará finalmente en la caja de un proyecto pequeño. (cuando consigo uno). El cableado es bastante estrecho hacia adelante. Ver el diagrama y el esquema.

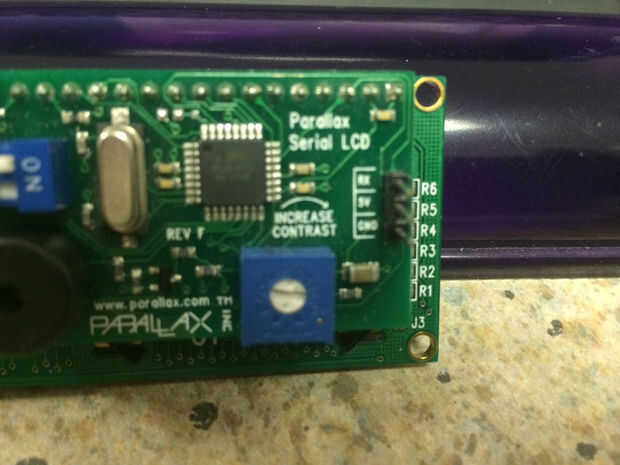

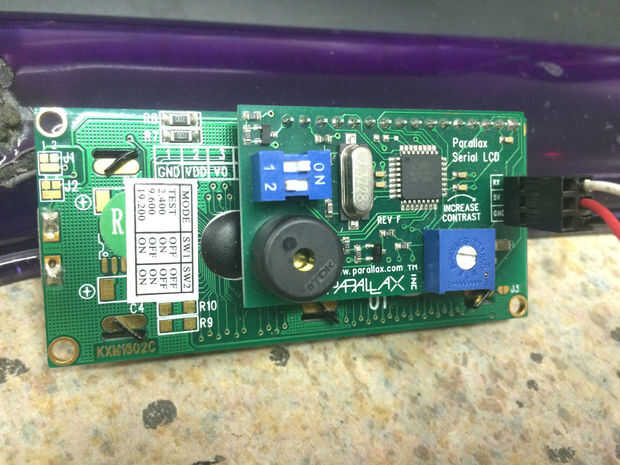

la pantalla LCD es un módulo LCD Parallax. Se communucates vía serie con el arduino. Cualquier pantalla LCD o pantalla funcionará pero el código tendrá que modificarse para adaptarse a los cambios.
