Paso 21: Caja de relés

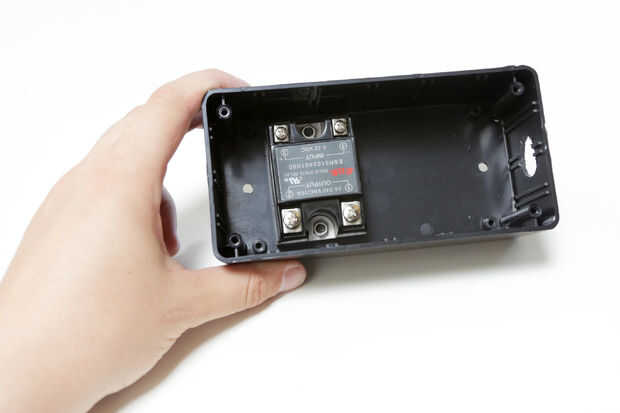

Monte el relé en el recinto del proyecto perforados.
Tire de cierta holgura de los cables de extensión en el primer compartimiento debajo de la jardinera donde el aparato es y respiro en mitad.

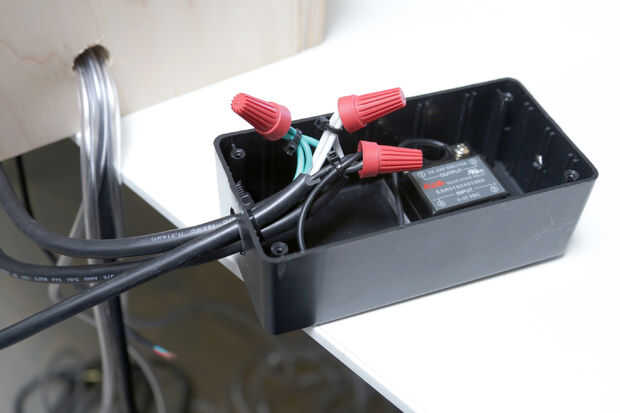

Inserte ambos extremos del cable de extensión y el cable de la lámpara en el orificio de 3/4" en el recinto del proyecto.
Conecte el cable negro desde el extremo del enchufe del cable de extensión a uno de los terminales AC en el relé.
Conecte otro cable negro suelto a la CA terminal.
Enrosque el otro extremo del cable negro suelto junto con todos los otros cables negro desconectados utilizando una tuerca para hilos.
Tuérzalos juntos todos los cables desconectados verdes con una tuerca para alambre.
Tuérzalos juntos todos los cables blancos no conectados con una tuerca para alambre.
Conecte el cable rojo de la toma de mono a la DC positivo terminal en los relés y el cable negro el negativo DC terminal.
Por último, Monte al gato a la caja usando la tuerca de montaje.
