Paso 2: Una instalación necesaria

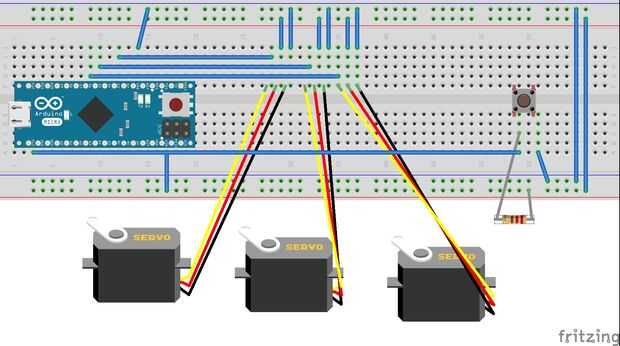

Montar el aparato es muy simple. Primero apagado, necesitará completar el cableado que se muestra en el diagrama de Fritzing. Nota: he elegido utilizar una Arduino Micro pero un Uno utilizaría las mismas clavijas. Asegúrese de que en los otros controladores micro que pines 3, 5 y 6 tienen capacidades PWM para este dispositivo funcione correctamente.

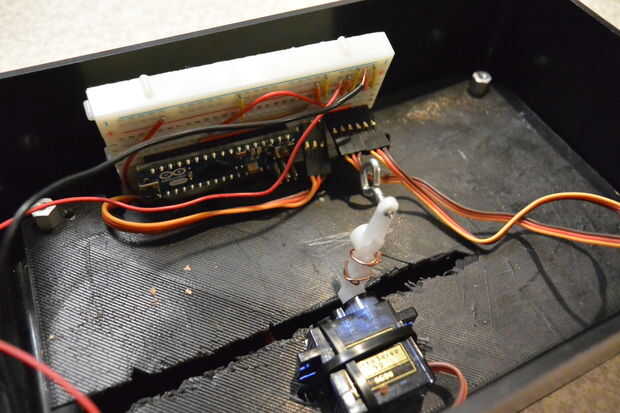

Tener estos cableado necesitará colocar el Arduino, Servo de cigarro y placa en la parte inferior de la caja electrónica.

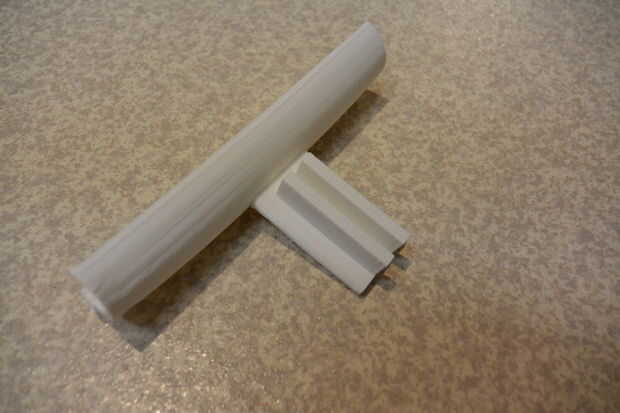

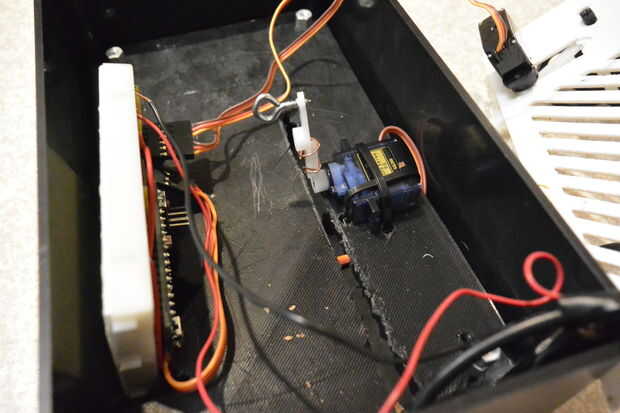

El Servo del cigarro requiere una forma de montaje estacionario centrado debajo del corte fuera de la tapa. Utilicé el estante opcional para la caja electrónica y usa abrazaderas de plástico para fijar el servo a los orificios que perforé. Hay muchas maneras de lograr este asimiento inmóvil. El servo tendrá el largo del brazo y va a necesitar un pequeño tornillo en el último orificio. Este tornillo se deslizará hacia arriba y abajo de la ranura en la bandeja del cigarro para el servo para el transporte de los cigarros.
