Automatizado de la cortadora de cigarros (6 / 7 paso)

Paso 6: Colocar los brazos de los Servos

Después de comprobar que los servos están girando en la dirección que necesitamos, vamos a añadir los brazos de los servos. Para ello primero será encender nuestro dispositivo. Los servos ahora pasa a la posición de 'casa', una vez se apague el dispositivo.

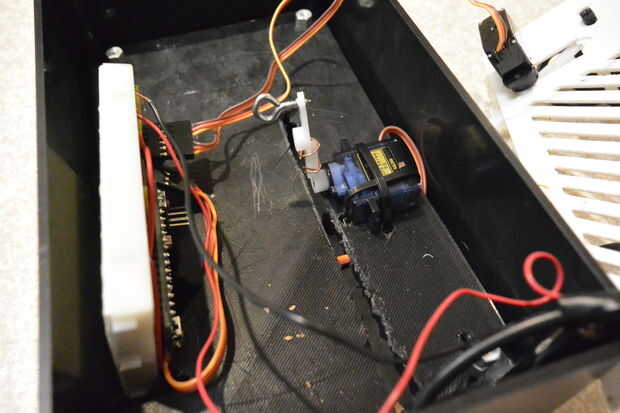

Para el transporte de tabaco tendrá el brazo a inclinarse hacia atrás en el sobre un ángulo de 45-55 grados de la plataforma que el servo se une a. Como se mencionó antes de que se necesita un brazo largo, mi servo no viene con uno así que utiliza un brazo secundario y fijarse con alambre de cobre solo filamento. En la imagen de arriba mi servo es la posición de 'corte' va inclinada la dirección opuesta para el hogar.

Ahora para agregar la cortadora de cigarros, otra vez utilizar abrazaderas de plástico y perforar agujeros en la tapa de montaje hacia abajo. Después de asegurarlo centrado en la tapa vamos a añadir los brazos del servo. Aquí tenía brazos largos para mi servos así que había utilizado. Tener la herramienta de corte totalmente cerrado que queremos añadir los brazos por lo que se aplica presión en esta posición. Encontrar el más cercano fósforo para que el brazo de ajuste de los servos, a continuación, tuerza los motores un poco lejos del centro como si se abrían las cuchillas. Ahora mueva el brazo de un escalón más hacia el centro en la cabeza del servo. Fijar el brazo con un tornillo.

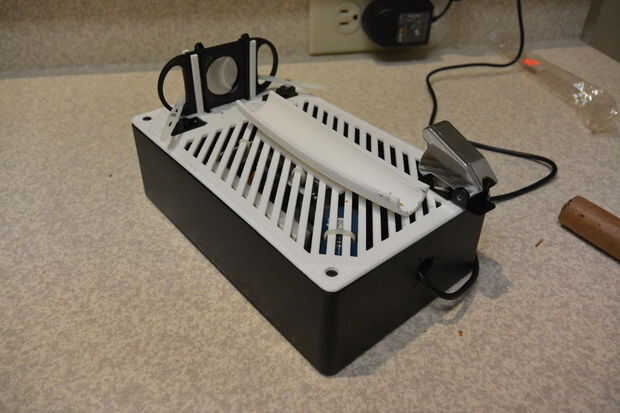

Ahora cuando usted encienda el dispositivo debe tener el tirón de la bandeja del cigarro detrás y el cortador se celebra firmemente cerrado.
