Paso 3: Control de la cámara réflex digital sin cables

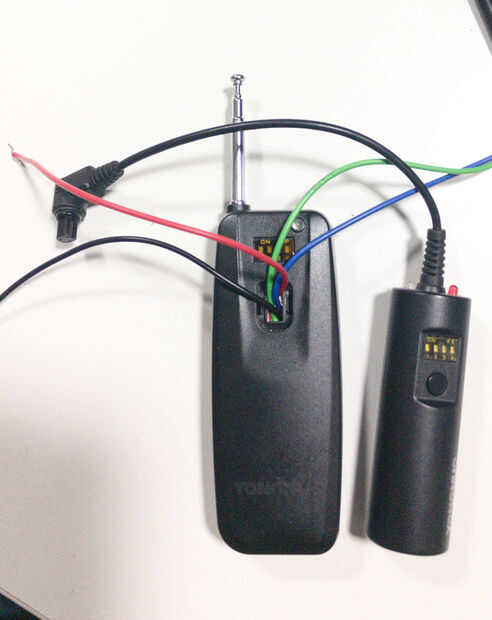

Para este paso he utilizado un sistema de Yongnuou Wireless Trigger simple que está disponible comercialmente. He he pinchado una foto de ella para su referencia. Sin embargo tenemos que modificarlo un poco. El transmisor del gatillo debe abrirse y los cables de corriente y los cables de disparo necesitan sacarse para conectarse a nuestro arduino. Hay una línea común que entra en contacto con otro uno para enfocar y ambos en tacto, póngase en contacto con otro plomo para hacer clic. Howeverm, asumiremos que la cámara estará en foco todo el tiempo ya que las distancias entre la cámara y el producto de disparos son constantes y por lo tanto no sería necesario ningún sistema de enfoque de ser parte de este proceso.

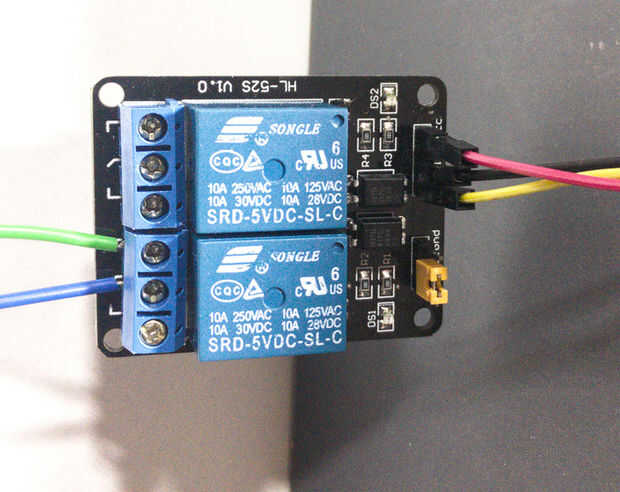

Los cables de disparo conecta los dos puntos en el relé que haz actuado. Los otros dos cables son los cables eléctricos que se conectarán a los carriles de alimentación V 12 en la protoboard mini. Esto tendrá 12 voltios y la tensión lógica de 5V no funcionará. Puede utilizar el pin de Vcc si el 2560 es alimentada por un 2.0 externo adaptador de amperios.
