Automatizado estudio ambiente con Edison de Intel (5 / 7 paso)

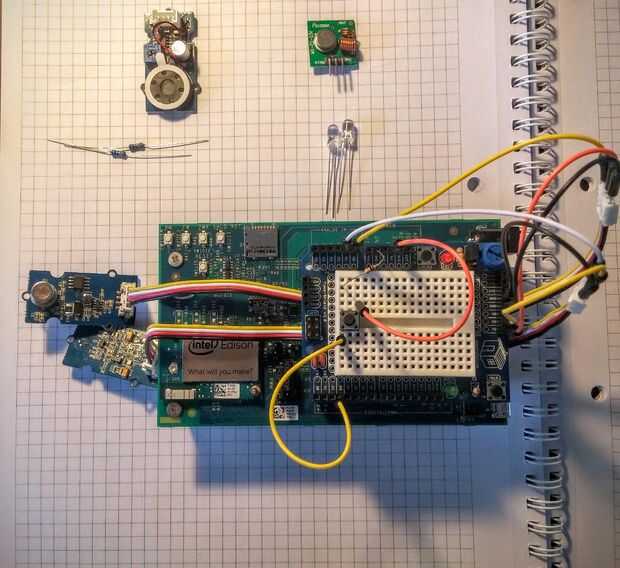

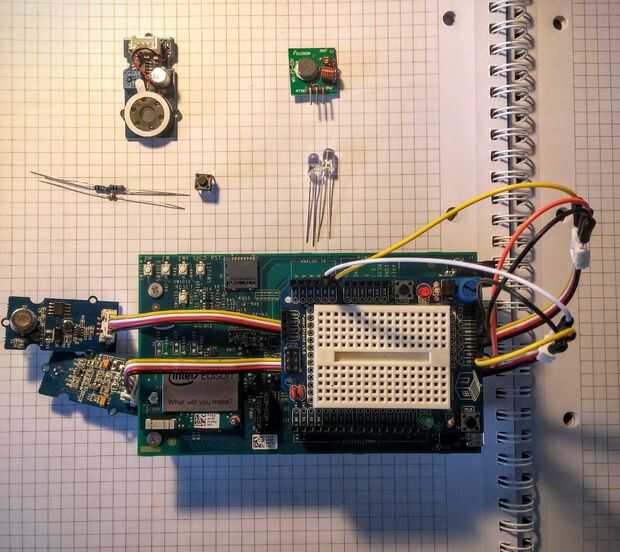

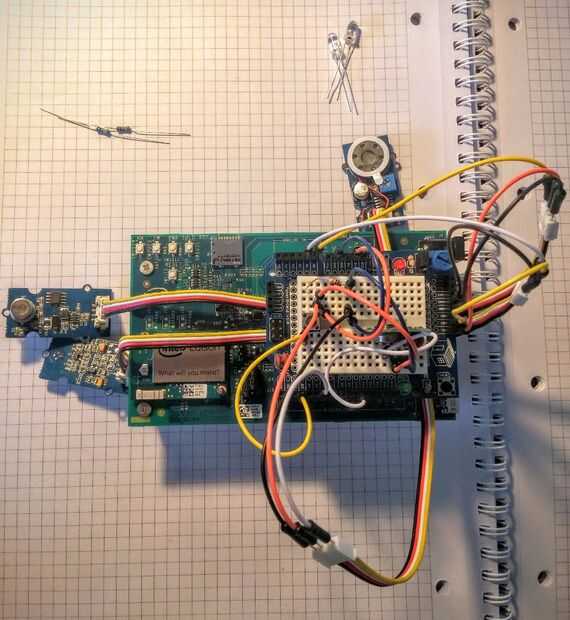

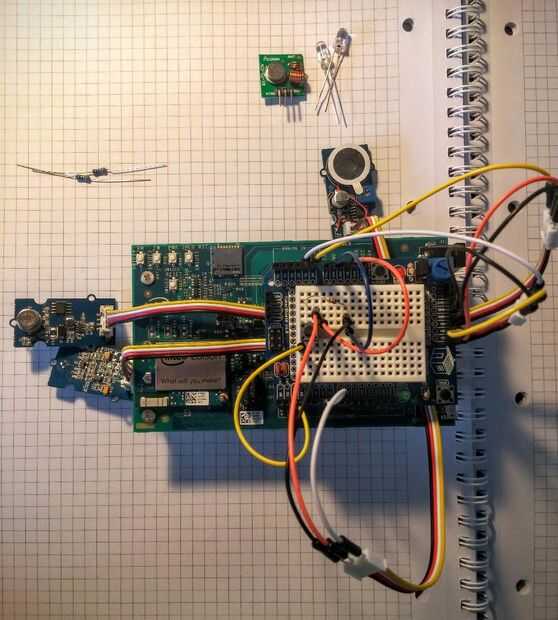

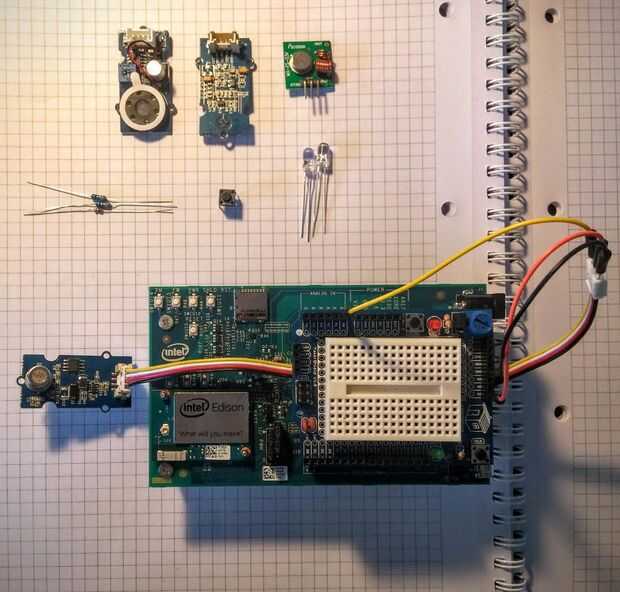

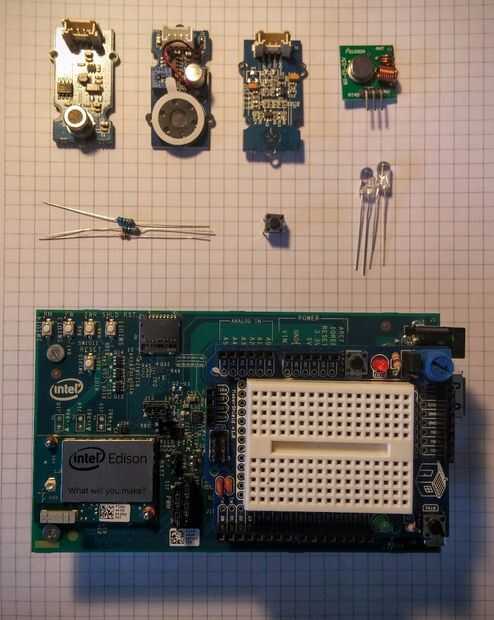

Paso 5: Conectar tus sensores

Todos los componentes excepto el LED deben conectarse a GND y VCC.
Los LEDs están conectados a cada uno de sus pines digitales a través de una resistencia de 330 ohm en cada ánodo.
El botón está conectado con el pin digital conectado a GND mediante un resistor del ohmio 10 k y con VCC que fluye a través del botón cuando empuja.

Pernos hacia fuera para todos los componentes

  • Sensor de calidad de aire de Grove: A0
  • Sensor de temperatura de Grove: A1
  • Botón: D3
  • Ponente: D6
  • LED de calidad del aire: D8
  • RC-conmutador: D9
  • PAUSE LED: D11
