Paso 6: Hacer escalable subsistema de interfaz humana
Aunque si tienes un poco experiencia en sistemas embebidos, la solución recomendada es la siguiente:

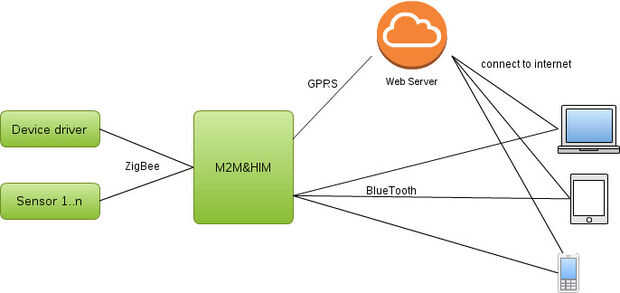

En este esquema puede ver cómo el modem conectar la máquina a internet utilizando la red de teléfonos celulares y a través de Zigbee puede comunicar a algunos dispositivos para control y detección.

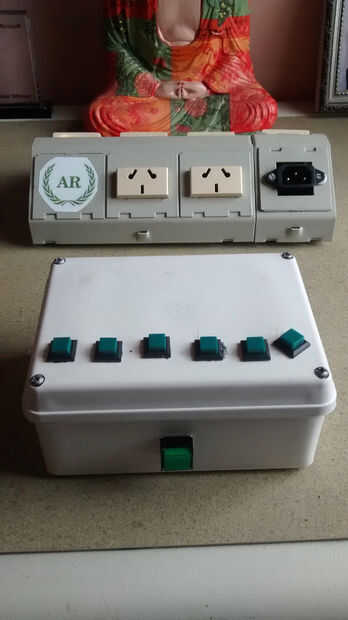

Esta es la lista de componentes que usé para la versión más reciente del subsistema de interfaz humana:
- Un microcontrolador ARM Cortex M0 +
- HC05 de interfaz Bluetooth.
- Escudo GPRS
- Dos XBee
- Dos convertidor ACDC
- Seis triacs
La interconexión de los componentes puede verse en el esquema.

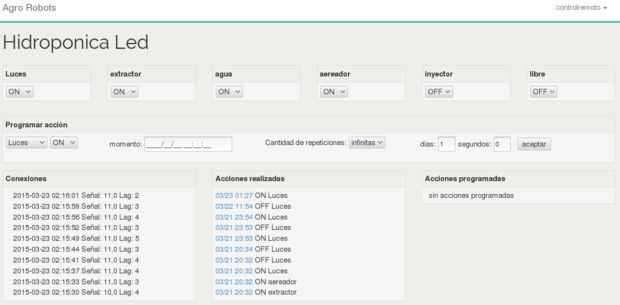

En el otro lado de la nube son un servidor Linux para servir las peticiones y responder al módem. En el mismo servidor de la aplicación web y la base de datos que registra cada acción realizan en el sistema.
Yo no he desarrollado el módulo de sensor, sin embargo, yo voy trabajando en pronto, podría seguir la arquitectura de esquema para añadir sensor a esta máquina hidropónica.
