Paso 5: El aire cosita - Electro-neumática
Por supuesto ninguno de los pasos anteriores funcionará si no tenemos una manera de controlar el flujo de aire. Esto es donde el MAC ### 43. Estas válvulas de solenoide pequeño son grandes. Son de baja potencia - 5v, 4,7 watts. Barato en $10-12 cada uno. También son muy pequeñas. Para utilizar, atornillar las lengüetas en el puerto 1 y 4 y conecte el puerto 2. El suministro de aire se conecta al puerto 1. La manguera para controlar el pistón actuador está conectado al puerto 4.

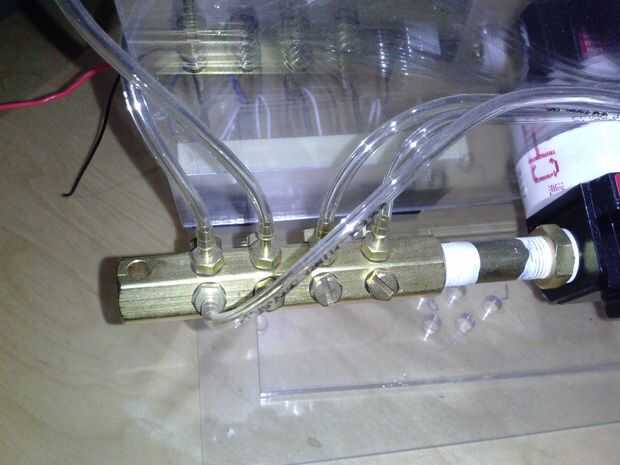

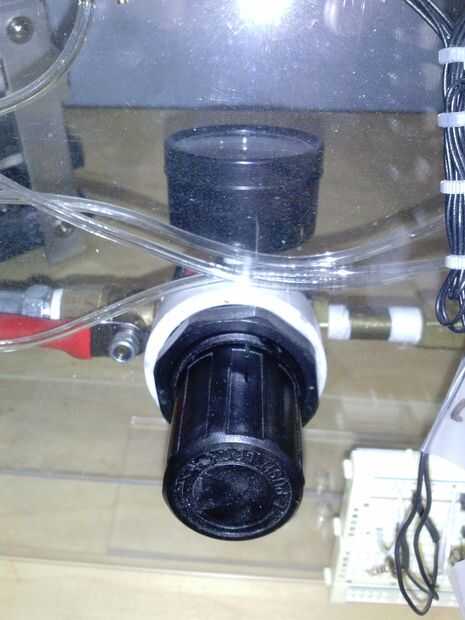

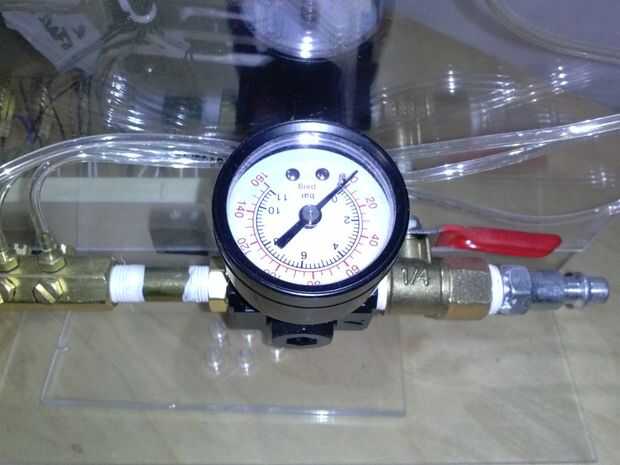

Conecte el puerto de los solenoides 1 al colector de aire. Puertos no se utiliza en el colector necesita enchufarse. Conecte el manómetro a la válvula de bola. Conecte el otro extremo de la válvula de bola a un regulador de aire. Gradúe el regulador a 25 psi para comenzar con. NO ir nunca más allá de 100 PSI o los sellos de los solenoides que se destruyen. Conecte el regulador del compresor de aire. Mantenga la válvula de bola cerrada hasta que los solenoides están cableados para arriba.

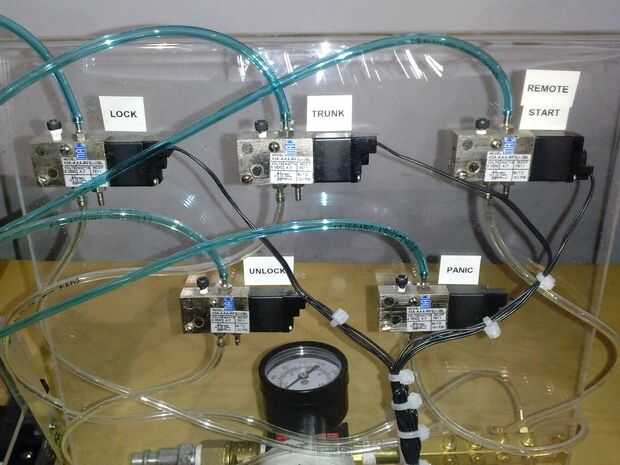

Había montado todo en un soporte de acrílico del folleto. Un tablero de madera funcionaría igual de bien. Los solenoides fueron etiquetados para saber qué necesidades a que actuador de la manguera.
